GN 598.3 Umleggriffe Umlegmechanik Stahl, arretiert in Bedienungsstellung

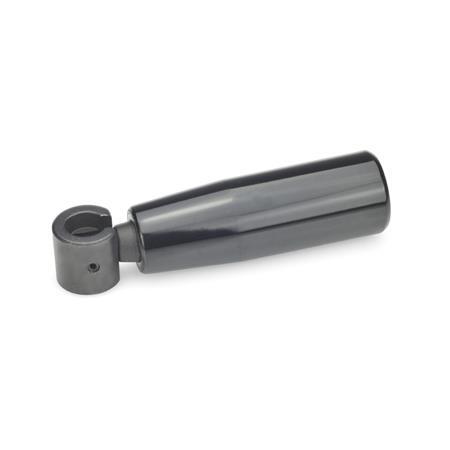

Produktbild

GN 598.3 Umleggriffe Kunststoff, Umlegmechanik Stahl
Edelstahl

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

  • korrosionsbeständig
  • passgenau
  • umweltfreundlich
Alle Edelstahl-Produkte anzeigen

Produktbeschreibung

Hinweis

Umleggriffe GN 598.3 werden eingesetzt, wenn aus Platz- oder Sicherheitsgründen der Griff zeitweilig nicht vorstehen soll.

Ausführung

Griffteil
KunststoffKU
Duroplast (PF)
  • temperaturbeständig bis 110 °C
  • schwarz, glänzend
  • drehbar

Umlegmechanik
Stahl
brüniert

RoHS

Technische Zeichnung

3D
Technische Zeichnung ausblenden
GN 598.3 Umleggriffe Kunststoff, Umlegmechanik Stahl Skizze

Artikelvarianten / Tabelle

Spalten ein-/ausblenden
d1d2d3l1l2l3l4l5
18M 51657155529.5
21M 51667155629.5
22M 51673155689.5
23M 6208719.568010.5
26M 62010219.569510.5
28M 826118261010616

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Werkstoff

Griffdurchmesser d1

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
26,30 CHF
zzgl. ges. Mehrwertsteuer 2,03 CHF
brutto 28,33 CHF
Kurzfristig verfügbar
Gewicht: 0,050 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 50,00 CHF
