Piedini di livellamento GN 20

Famiglia di prodotti Acciaio inox in classe di qualità 2

La gamma di prodotti Hanser comprende numerosi componenti standard realizzati in acciai inossidabili di alta qualità. Grazie alle loro proprietà straordinarie, questi materiali sono utilizzati in un'ampia gamma di settori. La loro resistenza alla corrosione e alla ruggine, in particolare, assicura lunga durata a macchine e attrezzature e ne mantiene inalterato il valore.

Per differenziarli facilmente, gli acciai inox utilizzati da Hanser sono suddivisi in classi di qualità:

Acciaio inox in classe di qualità 1

Acciaio inox in classe di qualità 2

Acciaio inox in classe di qualità 4

Mostra informazioni dettagliate sulle classi di qualità dell'acciaio inossidabile

Mostra tutti i prodotti in acciaio inox

Famiglia di prodotti Hygienic Design

Le parti standard della famiglia ""Hygienic Design"" sono contrassegnate dall'icona HD. Combinano un'elevata qualità superficiale, l'assenza di spazi morti, superfici esterne senza cavità e aree di avvitamento sigillate. Un concetto di tenuta basato su calcoli FEM garantisce una pressione di contatto affidabile dopo l'installazione.

adatte all'uso in aree sensibili dal punto di vista igienico
pulizia rapida e semplice
assenza di spazi morti grazie alle guarnizioni funzionali
certificate secondo le linee guida EHEDG

Mostra tutti i prodotti Hygienic Design

A norma FDA

Istruzioni d’uso GN 20, Tipo AV / BV Famiglia di prodotti Hygienic Design Caratteristiche del materiale plastico Caratteristiche dell’acciaio INOX Informazioni su Hygienic Design

Descrizione del prodotto

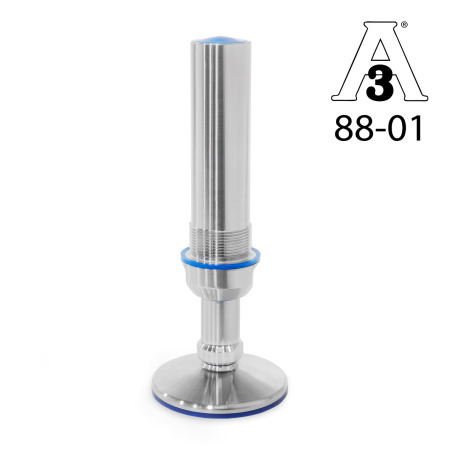

I piedini di livellamento GN 20 con intervallo di regolazione esteso sono conformi alla norma sanitaria 3-A 88-01 e sono adatti agli ambienti igienici.

La guarnizione inferiore protegge dallo sporco l'area sotto la pedana. A tal fine, sul piedino deve gravare il peso della macchina. L'anello di tenuta sopra la bussola di regolazione consente il fissaggio senza spazi morti. Grazie alla guarnizione raschiapolvere o all'anello di tenuta, i componenti mobili sono sigillati rispetto all'ambiente circostante.

La finitura di alta qualità impedisce allo sporco di aderire e semplifica la pulizia.

I valori di carico statico indicati in tabella si riferiscono al carico verticale rispetto al piedino di livellamento. In condizioni d’impiego normali, i carichi di flessione o angolari non sono rari e comportano una riduzione della portata che deve essere tenuta in considerazione.

Specifiche

Albero di comando / Bussola regolabile / Pedana
Acciaio INOX AISI 304
Tornito

Guarnizioni

Materiale conforme alla FDA
blu
Anello di tenuta
NBR, durezza 70 ±5 Shore A
Guarnizione raschiapolvere
TPU, durezza 95±5 Shore A
Anello di tenuta per snodi
HNBR, durezza 85 ±5 Shore A
Guarnizione inferiore
Silicone, durezza 85 ±5 Shore A

Calotta di protezione
TPU, durezza 95±5 Shore A

Materiale conforme alla FDA
blu

Temperatura di esercizio -20 °C a +100 °C

RoHS

Accessorio

GN 7600 Anelli di tenuta
GN 7607 Guarnizioni raschiapolvere
GN 3113 Chiavi combinata

Telefono del centro di assistenza

d₁	d₂	l₁	d₃	d₄	l₂	l₃ Intervallo regolabile	l₄	A/F1	A/F2	Carico statico in kN (vedere informazioni)

60	D 20	133	173	213	M 33 x 2	42	111.5	70	21.5	22	36	30
80	D 20	133	173	213	M 33 x 2	42	111.5	70	21.5	22	36	47
80	D 28	170	220	270	M 44 x 2	56	149	100	21.5	30	46	67
100	D 20	133	173	213	M 33 x 2	42	111.5	70	21.5	22	36	47
100	D 28	170	220	270	M 44 x 2	56	149	100	21.5	30	46	67
120	D 28	170	220	270	M 44 x 2	56	149	100	21.5	30	46	67
