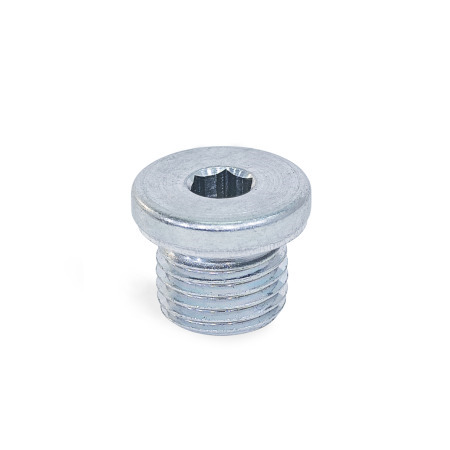

Tappi filettati DIN 908

Materiale: ST - Acciaio
Tipo: AA - Con guarnizione in alluminio

Famiglia di prodotti Acciaio inox in classe di qualità 4

La gamma di prodotti Hanser comprende numerosi componenti standard realizzati in acciai inossidabili di alta qualità. Grazie alle loro proprietà straordinarie, questi materiali sono utilizzati in un'ampia gamma di settori. La loro resistenza alla corrosione e alla ruggine, in particolare, assicura lunga durata a macchine e attrezzature e ne mantiene inalterato il valore.

Per differenziarli facilmente, gli acciai inox utilizzati da Hanser sono suddivisi in classi di qualità:

Acciaio inox in classe di qualità 1

Acciaio inox in classe di qualità 2

Acciaio inox in classe di qualità 4

Mostra informazioni dettagliate sulle classi di qualità dell'acciaio inossidabile

Mostra tutti i prodotti in acciaio inox

Tolleranze fondamentali ISO Caratteristiche dell’acciaio INOX

Descrizione del prodotto

I tappi filettati DIN 908 si utilizzano, ad esempio, nelle aperture di rifornimento, scarico o ispezione delle scatole ingranaggi o dei serbatoi idraulici.

Specifiche

Tappo filettato

AcciaioST
- Zincato, passivato blu
- Classe 5.8
Acciaio inoxA4 AISI 316 / AISI 316Ti

Guarnizione DIN 7603

Rame per tipo AC
Alluminio per tipo AA
Acciaio INOXper tipo AN

RoHS

Accessorio

Anelli di tenuta DIN 7603

d₁ Acciaio ST	d₁ Acciaio INOX A4	d₂ h14	d₃	d₄ Guarnizione Diametro esterno	l₁ ±0.2	l₂ +0.5	s	A/F

M 8 x 1	M 8 x 1	12	8.3	11.5	8	3	1	4
M 10 x 1	M 10 x 1	14	10.3	13.5	8	3	1	5
M 12 x 1,5	M 12 x 1,5	17	12.3	16	12	3	1.5	6
M 14 x 1,5	M 14 x 1,5	19	14.3	18	12	3	1.5	6
M 16 x 1,5	M 16 x 1,5	21	16.3	20	12	3	1.5	8
M 18 x 1,5	M 18 x 1,5	23	18.3	22	12	4	1.5	8
M 20 x 1,5	M 20 x 1,5	25	20.3	24	14	4	1.5	10
M 22 x 1,5	M 22 x 1,5	27	22.3	27	14	4	1.5	10
M 24 x 1,5	M 24 x 1,5	29	24.3	29	14	4	2	12
M 26 x 1,5	-	31	26.3	31	16	4	2	12
M 27 x 2	-	32	27.3	32	16	4	2	12
M 30 x 1,5	-	36	30.3	36	16	4	2	17
M 33 x 2	-	39	33.3	39	16	5	2	17
M 42 x 2	-	49	42.3	49	16	5	2	22
M 48 x 2	-	55	48.3	55	16	5	2	24
G 1/8	G 1/8	14	10	13.5	8	3	1	5
G 1/4	G 1/4	18	13.4	18	12	3	1.5	6
G 3/8	G 3/8	22	17	21	12	3	1.5	8
G 1/2	G 1/2	26	21.3	26	14	4	1.5	10
G 3/4	G 3/4	32	26.7	32	16	4	2	12
G 1	G 1	39	33.5	39	16	5	2	17
G 1 1/4	G 1 1/4	49	42.2	49	16	5	2	22
G 1 1/2	G 1 1/2	55	48.1	55	16	5	2	24

d₁
Acciaio ST

d₁
Acciaio INOX A4

d₂ h14

d₃

d₄
Guarnizione
Diametro esterno

l₁ ±0.2

l₂ +0.5

A/F

M 8 x 1

8.3

11.5

M 10 x 1

10.3

13.5

M 12 x 1,5

12.3

1.5

M 14 x 1,5

14.3

1.5

M 16 x 1,5

16.3

1.5

M 18 x 1,5

18.3

1.5

M 20 x 1,5

20.3

1.5

M 22 x 1,5

22.3

1.5

M 24 x 1,5

24.3

M 26 x 1,5

26.3

M 27 x 2

27.3

M 30 x 1,5

30.3

M 33 x 2

33.3

M 42 x 2

42.3

M 48 x 2

48.3

G 1/8

13.5

G 1/4

13.4

1.5

G 3/8

1.5

G 1/2

21.3

1.5

G 3/4

26.7

G 1

33.5

G 1 1/4

42.2

G 1 1/2

48.1
