GN 23b Connettori automatici Acciaio, per profilati di alluminio (sistema modulare b), collegamento ad angolo retto

Foto

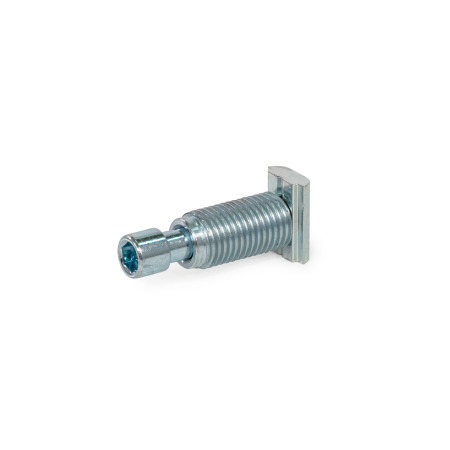

GN 23b Connettori automatici, acciaio, per profilati di alluminio (sistema modulare b), collegamento ad angolo retto Misura: 10L
Misura: 10L
GN 23b Connettori automatici, acciaio, per profilati di alluminio (sistema modulare b), collegamento ad angolo retto Misura: 10L GN 23b Connettori automatici, acciaio, per profilati di alluminio (sistema modulare b), collegamento ad angolo retto Misura: 10S GN 23b Connettori automatici, acciaio, per profilati di alluminio (sistema modulare b), collegamento ad angolo retto Misura: 8S
sistema-modulare-b

sistema modulare b (compatibile con Bosch)

Descrizione del prodotto

Informazioni

I connettori automatici GN 23b permettono di fissare tra loro i profilati di alluminio ad angolo retto. La lavorazione del profilato non è necessaria. Il collegamento può essere posizionato liberamente e fatto scorrere lungo la scanalatura.

Per il montaggio, inserire innanzitutto la vite a testa cilindrica lungo la scanalatura, quindi avvitare la boccola filettata leggermente lubrificata. È possibile la formazione di bave di lieve entità. I connettori automatici vengono utilizzati a coppie uno di fronte all'altro. Gli eventuali pannelli utilizzati nella scanalatura devono essere adeguatamente predisposti.

I connettori automatici sono forniti confezionati. La tabella indica le quantità di ciascuna confezione.

Specifiche

Acciaio, zincato, passivato bluSZ


RoHS

Disegno tecnico

3D
Nascondi disegno tecnico
GN 23b Connettori automatici, acciaio, per profilati di alluminio (sistema modulare b), collegamento ad angolo retto disegno

Opzioni articolo / Tabella

Tipo di profilato

LLeggero
SPesante

Codifica

RCollegamento ad angolo retto
Mostra / Nascondi colonne
n
Profilato tipo L

Profilato tipo S
Confezione
Unità
d1 Filettatura autoformante
Profilato tipo L

Profilato tipo S
d2hl1l2A/F1A/F2
-84-S 11M 63.83285T40
10104S 13S 12M 83.8349.56T50

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche

Larghezza scanalatura n (profilato tipo L)
Larghezza scanalatura n (profilato tipo S)
Tipo di profilato


Codifica

Materiale/Finitura

Confezione (Unità)

Istruzioni per il montaggio

MD23b_MT-50364-0

Parte selezionata (Come ordinare)

Totale (netto)
17,30 CHF
più IVA 1,40 CHF
lordo 18,70 CHF
Disponibile entro 2-5 giorni
Peso: 0,060 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 50,00 CHF
