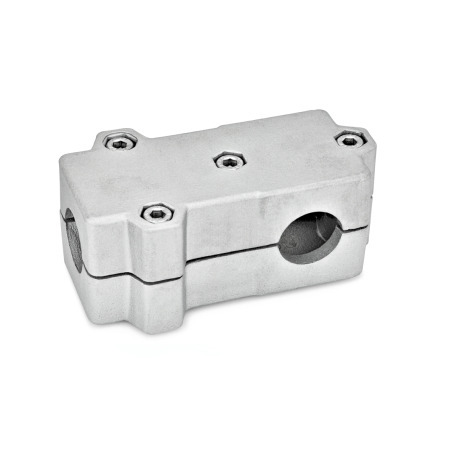

Morsetti di collegamento a T GN 193

d₁ / s₁: B - Foro alesato
d₂ / s₂: B - Foro alesato
Finitura: BL - Finitura liscia, Sabbiato, matt

Descrizione del prodotto

I fori di fissaggio dei morsetti di collegamento a T GN 193 non sono sottoposti a lavorazione meccanica e sono progettati per i tubi di collegamento GN 990 o DIN 2391, DIN 2395 e DIN 2462.

Le versioni con fori quadri sono adatte anche per l'uso con sistemi di profilati.

Le viti a testa cilindrica in z riducono la sezione del foro di fissaggio.

Per un fissaggio senza attrezzi, le viti a testa cilindrica possono essere sostituite dai kit di serraggio GN 911 elencati in tabella come accessori.

Specifiche

Alluminio
- Rivestimento con polveri
  Nero, RAL 9005, finitura strutturataSW
- Finitura liscia, Sabbiato, mattBL

Viti a testa cilindrica DIN 912
Acciaio INOX AISI 304

Dadi esagonali DIN 985
Acciaio INOX AISI 304
Autobloccanti con anello in poliammide

RoHS

Accessorio

Kit di serraggio GN 911
Tubi di collegamento GN 990 (Alluminio)
