GN 2262 Giunti rigidi Alluminio, scanalati, per velocità di rotazione elevate

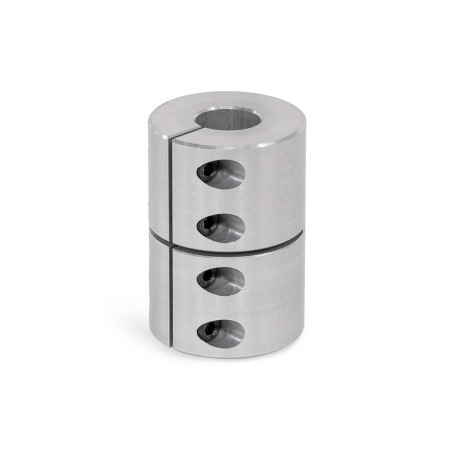

Giunti rigidi GN 2262: Alluminio, scanalati, per velocità di rotazione elevate
Codice foro alesato: B - Senza sede per chiavetta
Giunti - Panoramica dei tipi Sede per chiavetta P9 DIN 6885-1 Tolleranze fondamentali ISO

Descrizione del prodotto

I giunti rigidi GN 2262 collegano alberi supportati o vengono utilizzati per congiungere prolunghe di alberi. Trasmettono posizioni angolari a velocità elevate in modo preciso e senza gioco, senza compensare errori di allineamento e tolleranze di eccentricità. Il design scanalato ne agevola l'installazione.

Con il codice foro alesato K, la sede per chiavetta è sempre integrata in entrambi i fori d2 e d3.

Specifiche

Giunto
AlluminioAL
Anodizzato, colore naturale

Viti a testa cilindrica ISO 4762
Acciaio, brunito

Temperatura di esercizio da -40 °C a +100 °C

RoHS

GN 2262 Giunti rigidi, alluminio, scanalati, per velocità di rotazione elevate disegno
Nascondi disegno tecnico
GN 2262 Giunti rigidi, alluminio, scanalati, per velocità di rotazione elevate disegno

Opzioni articolo / Tabella

Codice foro alesato

BSenza sede per chiavetta
KCon sede per chiavetta DIN 6885-1 JS9
Mostra / Nascondi colonne
d1d2 -d3 H8
Tolleranza
albero raccomandata  h7		d4l1l2
Max
profondità di inserimento dell'albero		l3Coppia di serraggio
delle viti
in Nm ≈		Coppia nominale
in Nm		Velocità di rotazione massima (min-1)Momento d'inerzia in kgm2
166-6M 2221150,51390003,4 x 10-7
208-8M 2241270,52,5310009,2 x 10-7
2510-10M 2,53618914,5250003,4 x 10-6
2512-12M 2,53618914,5250003,4 x 10-6
3214-14M 34020111,510190001 x 10-5
3215-15M 34020111,510190001 x 10-5

Selezione e configurazione articolo
Diametro d1
Codice foro alesato


Foro alesato d2 d3
Materiale

Diametro d1
Codice foro alesato


Foro alesato d2 d3
Materiale

Parte selezionata (Come ordinare)

Totale (netto)
40,65 CHF
più IVA 3,29 CHF
lordo 43,94 CHF
#artikelLagerbestandAnfrageUsa
Peso: 0,010 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
