GN 115.9 Chiusure con funzione di sicurezza Funzionamento con chiave a tubo

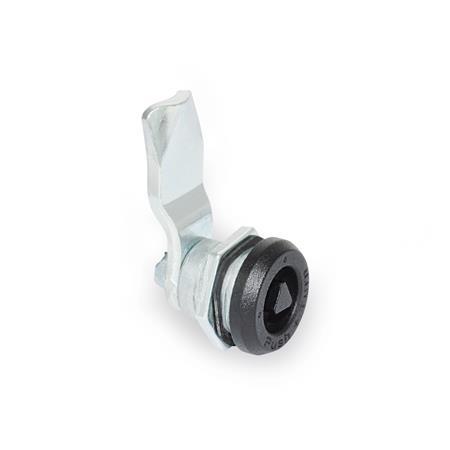

Chiusure con funzione di sicurezza GN 115.9: Funzionamento con chiave a tubo
Tipo: DK - con triangolo
Istruzioni per la progettazione e il montaggio

Descrizione del prodotto

Le chiusure GN 115.9 hanno una funzione di sicurezza push-to-turn. In entrambe le posizioni finali, l'innesto è bloccato in posizione dalla levetta di chiusura. Il dispositivo può essere ruotato di 90° solo quando l’attuatore viene premuto con la chiave a tubo, sbloccando il perno di sicurezza. Questa funzionalità evita alla chiusura movimenti propri o causati dalle vibrazioni.

Gli smussi della levetta facilitano la chiusura della porta. Le levette di chiusura sono disponibili con diverse inclinazioni per coprire una distanza A da 4 a 32 mm.

Le chiusure GN 115.9 sono fornite con levetta di chiusura sciolta.

Specifiche

  • Corpo di contenimento serratura
    Lega di zinco pressofusa
  • Collare corpo di contenimento
    Rivestimento con polveri
    nero, finitura testurizzataSWSW
  • Altre parti
    Acciaio
    Zincato, passivato blu

RoHS

Accessorio

GN 119.2 Chiavi a tubo
GN 120 Calotte di protezione
GN 120.1 Maniglie di apertura
GN 123 Perforatori per lamiera

GN 115.9 Chiusure con funzione di sicurezza, funzionamento con chiave a tubo disegno
Nascondi disegno tecnico
GN 115.9 Chiusure con funzione di sicurezza, funzionamento con chiave a tubo disegno

Opzioni articolo / Tabella

Tipo

DKcon triangolo
VK7Con innesto quadrato
VK8Con innesto quadrato
Mostra / Nascondi colonne
Distanza chiusura A
468101314161820222426283032

Selezione e configurazione articolo
Tipo



Distanza chiusura A
Finitura anello di arresto
nero, finitura testurizzata
Specifiche

Tipo



Distanza chiusura A
Finitura anello di arresto
nero, finitura testurizzata

Istruzioni per la progettazione e il montaggio
89a543b8-3a6c-4763-b34f-c6c883af4562

Per l’installazione praticare un’apertura nella porta, nella calotta o nello sportello, come indicato nello schema.

Una volta assemblata, la chiusura viene spinta attraverso il foro dalla parte anteriore. Il dado esagonale può quindi essere spinto sulla chiusura dal retro e avvitato in posizione.

L’apertura di installazione richiesta nell'anta della porta viene solitamente praticata mediante perforazione o taglio laser durante la produzione in serie.

Il foro di installazione può essere ottenuto anche mediante foratura o fresatura, come indicato negli schemi.

Per piccole serie e per lamiere d'acciaio con spessore inferiore a 2 mm, Perforatori per lamiera GN 123 è l'utensile ideale.

Parte selezionata (Come ordinare)

Totale (netto)
13,05 CHF
più IVA 1,06 CHF
lordo 14,11 CHF
Disponibile entro 2-5 giorni
Peso: 0,089 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 800,00 CHF > 25 % di sconto
da 1500,00 CHF > 30 % di sconto
da 2500,00 CHF > 35 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
