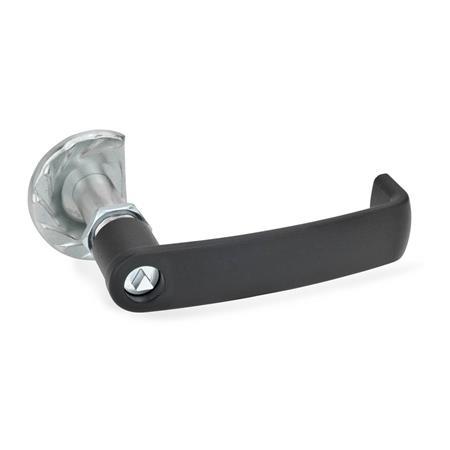

GN 119.3 Chiusure con maniglia a ponte per armadi Lega di zinco pressofusa, funzionamento con chiave a tubo

Chiusure con maniglia a ponte per armadi GN 119.3: Lega di zinco pressofusa, funzionamento con chiave a tubo
Tipo: DK - con triangolo
Finitura: SW - Nero, RAL 9005, finitura strutturata

Descrizione del prodotto

Le chiusure con maniglia a ponte per armadi GN 119.3 vengono utilizzate quando sono richiesti sia un meccanismo di chiusura che una maniglia. Funzionano con una rotazione in senso orario (verso destra) che porta la chiusura a camma in posizione di blocco dietro il telaio della porta. Le chiusure hanno un campo di serraggio di 10 mm che ne consente l'impiego anche con guarnizioni.

I vari bulloni di manovra e distanziali consentono una regolazione A1...A9 da 17 a 65 mm.

La maniglia a ponte con chiusura a camma integrata costituisce una soluzione economica e dal design gradevole.

Specifiche

Maniglia a ponte per armadi
Lega di zinco pressofusa
Rivestimento con polveri

  • Nero, RAL 9005, finitura strutturataSWSW
  • Argento, RAL 9006, finitura strutturataSRSR

Chiusura a camma
Lamiera d'acciaio
zincato, passivato blu

Bullone di manovra
Acciaio
zincato, passivato blu

Distanziale
Alluminio

Altre parti
Acciaio
zincato, passivato blu

RoHS

Accessorio

Chiavi a tubo GN 119.2

GN 119.3 Chiusure con maniglia a ponte per armadi, lega di zinco pressofusa, funzionamento con chiave a tubo disegno
Nascondi disegno tecnico
GN 119.3 Chiusure con maniglia a ponte per armadi, lega di zinco pressofusa, funzionamento con chiave a tubo disegno

Opzioni articolo / Tabella

Tipo

DKcon triangolo
VK7Con innesto quadrato
VK8Con innesto quadrato
VDECon doppia mappa
Mostra / Nascondi colonne
Regolazione A1 ... A9
(Spessore porta + spessore telaio)		x3x4
A 1 (l=35)A 2 (l=40)A 3 (l=45)A 4 (l=50)A 5 (l=55)A 6 (l=60)A 7 (l=65)A 8 (l=70)A 9 (l=75)
17...2522...3027...3532...4037...4542...5047...5552...6057...65

Selezione e configurazione articolo
Tipo




Punto di serraggio A KB
Finitura
Argento
Nero
Tipo




Punto di serraggio A KB
Finitura
Argento
Nero

Istruzioni tecniche e di montaggio
7c7968b2-66d4-4913-855f-8ed84eddfe82

Ruotando la chiusura in senso orario (verso destra), la chiusura progressiva a camma si sposta dietro il telaio e chiude la porta.

Grazie all'ampio campo di regolazione della camma (10 mm), queste chiusure sono adatte anche a porte provviste di guarnizioni. Nel selezionare la regolazione A potrebbe essere necessario tener conto dello spessore della guarnizione.

Per l'installazione è necessario praticare due fori nella porta secondo uno dei due schemi.

Il corpo di contenimento della serratura con il bullone di manovra premontato viene inserito nel foro dalla parte anteriore e tenuto in posizione con la ghiera di ritegno sul lato posteriore. Il distanziale e la chiusura a camma vengono quindi spinti uno dopo l'altro sul bullone di manovra dal lato posteriore e fissati con la vite a testa esagonale.

I fori di installazione richiesti nell'anta della porta vengono solitamente praticati mediante foratura, punzonatura o taglio laser nella produzione in serie.
6ebb1562-bb6b-4801-ab06-cf3c98664b59

Parte selezionata (Come ordinare)

Totale (netto)
32,35 CHF
più IVA 2,62 CHF
lordo 34,97 CHF
Disponibile entro 2-5 giorni
Peso: 0,408 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
