DIN 70952 Piastre di bloccaggio per controdadi scanalati DIN 70852, acciaio

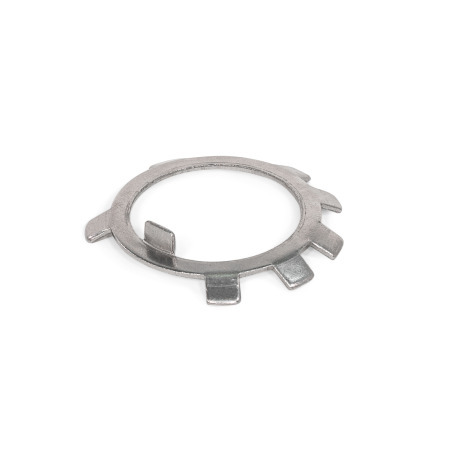

Piastre di bloccaggio DIN 70952: per controdadi scanalati DIN 70852, acciaio

Tolleranze fondamentali ISO

Descrizione del prodotto

Le piastre di bloccaggio DIN 70952 assicurano i controdadi scanalati DIN 70852 con un accoppiamento geometrico per impedire che si allentino o si muovano, ad esempio quando vengono utilizzati per regolare il gioco assiale di un cuscinetto.

La linguetta interna posiziona la piastra di bloccaggio in una scanalatura praticata allo scopo nel bullone filettato. Dopo aver installato e regolato il controdado scanalato, la linguetta di bloccaggio corrispondente si ripiega in una scanalatura del dado per assicurare i componenti nella loro sede. Data la deformazione che occorre per ottenere questo risultato, si sconsiglia il riutilizzo.

Specifiche

AcciaioST
Finitura liscia

RoHS

DIN 70952 Piastre di bloccaggio, per controdadi scanalati DIN 70852, acciaio disegno

Nascondi disegno tecnico

Opzioni articolo / Tabella

Tipo

A	Denti angolati

Mostra / Nascondi colonne

d₁	a	b₁	b₂	b₃	d₂	h	s	t	Per controdadi scanalati DIN 70852

10	8.9	4	4	4	16	3.75	0.75	8.8	M 10 x 1
12	10.9	4	4	4	18	3.75	0.75	10.8	M 12 x 1,5
14	12.9	5	4	4	20	3.75	0.75	12.8	M 14 x 1,5
16	14.9	5	5	5	23	4	1	14.8	M 16 x 1,5
18	16.9	5	5	5	25	5	1	16.8	M 18 x 1,5
20	18.9	5	5	5	27	5	1	18.8	M 20 x 1,5
22	20.9	6	6	6	30	5	1	20.8	M 22 x 1,5
24	22.9	6	6	6	32	5	1	22.8	M 24 x 1,5
26	24.9	6	6	6	34	6	1	24.8	M 26 x 1,5
28	26.9	7	6	7	36	6	1	26.5	M 28 x 1,5
30	28.9	7	6	7	38	6.2	1.2	28.5	M 30 x 1,5
32	30.9	7	6	7	41	6.2	1.2	30.5	M 32 x 1,5
35	33.9	7	6	7	43	6.2	1.2	33.5	M 35 x 1,5
38	36.6	8	6	8	47	6.2	1.2	36.5	M 38 x 1,5
40	38.6	8	6	8	49	6.2	1.2	38.5	M 40 x 1,5
42	40.6	8	7	8	52	6.2	1.2	40.5	M 42 x 1,5
45	43.6	8	7	8	54	6.2	1.2	43.5	M 45 x 1,5
48	46.7	8	7	8	57	6.2	1.2	46.5	M 48 x 1,5
50	48.7	8	7	8	60	6.2	1.2	48.5	M 50 x 1,5
52	50.7	8	7	8	62	7.2	1.2	50.5	M 52 x 1,5
55	53.7	10	7	10	67	7.2	1.2	53.5	M 55 x 1,5
60	58.7	10	10	10	71	7.5	1.5	58	M 60 x 1,5
65	63.7	10	10	10	76	7.5	1.5	63	M 65 x 1,5
70	68.7	10	10	10	81	7.5	1.5	68	M 70 x 1,5
80	78.2	10	10	10	91	8.5	1.5	78	M 80 x 1,5
