GN 1023 Perni di sicurezza Acciaio

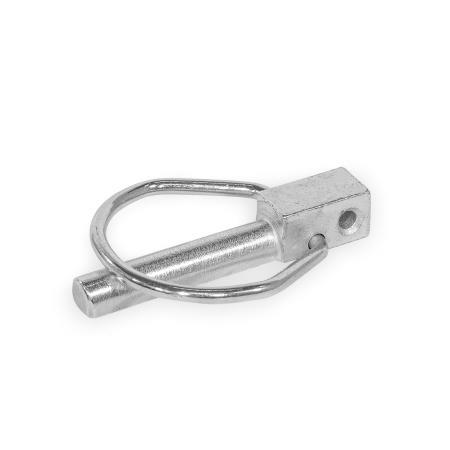

Perni di sicurezza GN 1023: Acciaio
Tipo: B - Fermo a molla angolato, con foro antisfilamento

Descrizione del prodotto

I perni di sicurezza GN 1023 vengono utilizzati per il fissaggio assiale rapido e sicuro di bulloni e assali nei rispettivi fori di montaggio. Ad esempio, sono adatti per alette e flange quando occorre smontarle e rimontarle ripetutamente.

Il tipo B ha un foro aggiuntivo dove è possibile fissare un anello o un cavetto di ritegno con funzione antisfilamento.

I perni di sicurezza sono componenti standard semplici che grazie al processo di fabbricazione garantiscono ampie tolleranze.

Specifiche

AcciaioST
Sottoposto a zincatura elettrolitica

RoHS

Accessorio

Anelli GN 111.3
Cavetti di ritegno GN 111.2
Cavetti di ritegno a spirale GN 111.4
Catenelle a sfere GN 111 (Ottone)
Catenelle a sfere GN 111.5 (Stainless Steel)

GN 1023 Perno di sicurezza, acciaio disegno
Nascondi disegno tecnico
GN 1023 Perno di sicurezza, acciaio disegno

Opzioni articolo / Tabella

Tipo

AFermo a molla circolare
BFermo a molla angolato, con foro antisfilamento
Mostra / Nascondi colonne
Tipo
d1 ≈
l1
a ≈
b max
d2 H11
d3 Ø albero
max
d4
l2 ≈
m1 max
m2 min
Anello adatto
A4.540-47526.53.44585.75-
A642-486.5273.447107-
A7425.5487.5273.447117.5-
A8426.5488.5273.447127.5-
A9427.5489.5273.448137.5-
A104284811273.448157.5-
A114294812273.449187.5-
B532-365252.535.585.75111.3-18
B642-526323.645107111.3-24
B842-528323.646127.5111.3-24
B104585210323.648147.5111.3-30
B12559601245463187.5111.3-38

Selezione e configurazione articolo
Materiale

Diametro d1
Lunghezza l1
Tipo


Materiale

Diametro d1
Lunghezza l1
Tipo


Parte selezionata (Come ordinare)

Totale (netto)
0,80 CHF
più IVA 0,06 CHF
lordo 0,86 CHF
Disponibile entro 2-5 giorni
Peso: 0,020 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
Creare un elenco di progetti
Salva tra i preferiti
Raccomanda un prodotto

Dati CAD

Hai trovato il prodotto?

Il nostro team di assistenza è disponibile dal lunedì al venerdì dalle 7.00 alle 17.30: +49 7723 6507 - 0

Elementi personalizzati

GN 1023-ST-4,5-40-AGN 1023-ST-6-42-AGN 1023-ST-7-42-AGN 1023-ST-8-42-AGN 1023-ST-9-42-AGN 1023-ST-10-42-AGN 1023-ST-11-42-AGN 1023-ST-5-32-BGN 1023-ST-6-42-BGN 1023-ST-8-42-BGN 1023-ST-10-45-BGN 1023-ST-12-55-B
