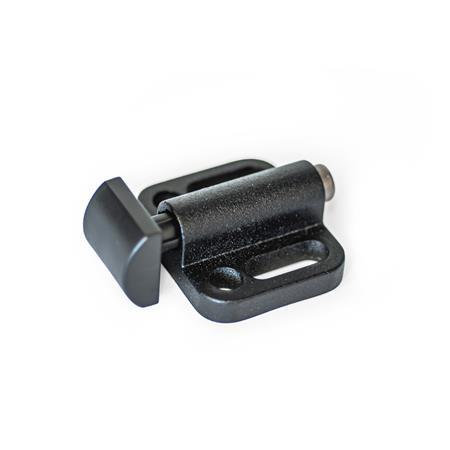

GN 415 Pressori di spinta laterale

I pressori di spinta laterale GN 415 sono compatti e offrono massima flessibilità per mettere in tensione e bloccare componenti. Sono disponibili in varie versioni e anche con due carichi molla diversi.

A seconda del tipo di installazione, i pressori permettono una spinta laterale entro l’altezza h₂. Il fissaggio avviene per mezzo di fori o asole.

I pressori di spinta laterale vengono forniti completamente assemblati. Se necessario, il punto di installazione del pressore di spinta può essere ruotato di 4x90° come da disegno. Per l'installazione della versione KG, utilizzare la filettatura nel perno di spinta in plastica limitando la coppia di serraggio.

Specifiche

• Corpo di contenimento
  Lega di zinco pressofusaZD
  Rivestimento con polveri
  Nero, RAL 9005, finitura matt testurizzata

• Pressore di spinta
  • PlasticaKG
    Plastica POM, nero
  • Acciaio INOX, liscioNG
    Metallo stampato a iniezione AISI 630
  • Acciaio INOX, nervatoNR
    Metallo stampato a iniezione AISI 630

• Molla di pressione
  Acciaio INOX AISI 301

• Vite
  • Acciaio, rivestimento in nichel e zinco
    (Versione KG)
  • Acciaio INOX
    (Versione NG / NR)

RoHS
