GN 249.1 Bussole di posizionamento Acciaio, per pressori a molla

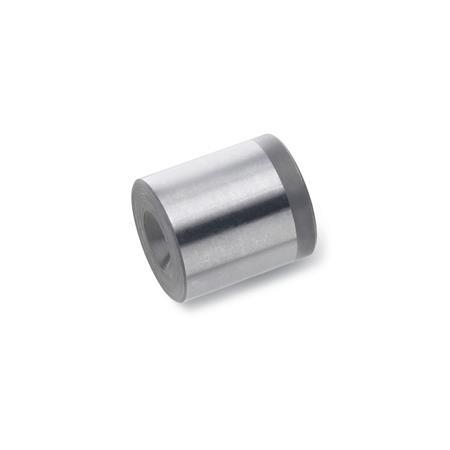

Bussole di posizionamento GN 249.1: Acciaio, per pressori a molla
Tolleranze fondamentali ISO

Descrizione del prodotto

Le bussole di posizionamento GN 249.1 vengono utilizzate principalmente con i pressori a molla quando sono richiesti un'usura ridotta e un posizionamento preciso.

Per ottenere un bloccaggio ottimale dei pressori a molla occorre superare la distanza massima a tra la bussola di posizionamento e il pressore a molla. La distanza massima a viene calcolata in base alla differenza tra la compressione w del pressore selezionato e la profondità di penetrazione s della sfera nella cavità.

Queste bussole di posizionamento sono particolarmente adatte a pressori con molle a carico elevato.

Specifiche

Acciaio
Temprato e rettificato

RoHS

GN 249.1 Bussole di posizionamento, acciaio, per pressori a molla disegno
Nascondi disegno tecnico
GN 249.1 Bussole di posizionamento, acciaio, per pressori a molla disegno

Opzioni articolo / Tabella
Mostra / Nascondi colonne
d1  p6d2d3
Ø sfera
pressore a molla		l1 ±0.05l2s  ≈
Profondità di penetrazione
della sfera
nella cavità
per d0
GN 615
GN 615.2
GN 615.3
GN 615.5
GN 815
GN 815.1





GN 615.8
GN 615.9




GN 614
GN 614.2
GN 614.5




GN 614.3




GN 614.8




GN 615.1
GN 615.4




GN 616
GN 616.1		w
Compressione
41.8-51.5M 4 = 0,4M 6 = 0,4Ø 3 = 0,4Ø 3,5 = 0,4Ø 5 = 0,4M 5 = 0,4M 5 = 0,4-
62.5-81.5M 5 = 0,7 / M 6 = 0,5M 8 = 0,5Ø 4 = 0,7 / Ø 5 = 0,4Ø 4=0,7 / Ø 5 = 0,5Ø 6 = 0,5M 6 = 0,8 / M 8 = 0,5M 6 = 0,8 / M 8 = 0,5-
83.5-102M 8 = 0,8M 10 = 0,8Ø 6 = 0,7Ø 6 = 0,8Ø 8 = 1,5M 10 = 0,8M 10 = 1-
104.5-122M 10 = 1M 12 = 0,9Ø 8 = 0,9Ø 8 = 1Ø 10 = 0,9M 12 = 1M 12 = 1-
126-142.5M 12 = 1,4M 16 = 1,2Ø 10 = 1,4Ø 10 = 1,4Ø 12 = 1,2M 16 = 1,2M 16 = 1,5-
167.5-182.5M 16 = 1,7-Ø 12 = 1,7Ø 12 = 1,7-M 20 = 1,7M 20 = 1,7-
208.5-223M 20 = 1,8----M 24 = 1,6--
* vedere pressore a molla

Selezione e configurazione articolo
d1
d2
d1
d2

Parte selezionata (Come ordinare)

Totale (netto)
8,75 CHF
più IVA 0,71 CHF
lordo 9,46 CHF
In magazzino
Peso: 0,001 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 800,00 CHF > 25 % di sconto
da 1500,00 CHF > 30 % di sconto
da 2500,00 CHF > 35 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
