GN 721.6 Pistoncini di posizionamento a molla con leva Acciaio INOX, con funzione di bloccaggio, con arresto di fine corsa a 180°

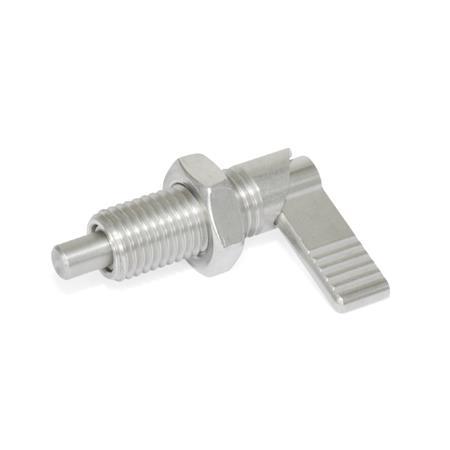

Pistoncini di posizionamento a molla con leva GN 721.6: Acciaio INOX, con funzione di bloccaggio, con arresto di fine corsa a 180°
Tipo: LAK - Blocco a sinistra, con controdado
Acciaio-inox-in-classe-di-qualita-1

Famiglia di prodotti Acciaio inox in classe di qualità 1

La gamma di prodotti Hanser comprende numerosi componenti standard realizzati in acciai inossidabili di alta qualità. Grazie alle loro proprietà straordinarie, questi materiali sono utilizzati in un'ampia gamma di settori. La loro resistenza alla corrosione e alla ruggine, in particolare, assicura lunga durata a macchine e attrezzature e ne mantiene inalterato il valore.

Per differenziarli facilmente, gli acciai inox utilizzati da Hanser sono suddivisi in classi di qualità:

Edelstahl Güteklasse 1 Acciaio inox in classe di qualità 1

Edelstahl Güteklasse 2 Acciaio inox in classe di qualità 2

Edelstahl Güteklasse 4 Acciaio inox in classe di qualità 4

Mostra informazioni dettagliate sulle classi di qualità dell'acciaio inossidabile

Mostra tutti i prodotti in acciaio inox
Overview of Cam Action Indexing Plunger Types Informazioni sulla portata ISO Fundamental Tolerances Caratteristiche del materiale plastico Caratteristiche dell’acciaio INOX

Descrizione del prodotto

Nei pistoncini di posizionamento a molla con leva GN 721.6, il perno del puntale viene retratto ruotando la leva di 180°.

Se più pistoncini sono disposti in modo simmetrico, la rotazione a sinistra o a destra offre praticità, perché consente di ruotare sempre verso la stessa direzione per bloccare.

Specifiche

Guida / Perno del puntale / Levetta di chiusura
Acciaio inox AISI 303

Calotta per tipo RB / RBK / LB / LBK
Plastica, poliammide (PA)
Nero, finitura matt

Molla di compressione
Acciaio INOX AISI 301

Dado di bloccaggio ISO 8675
Acciaio INOX

RoHS

Accessorio

GN 909.5 Dadi esagonali sottili in acciaio INOX (Acciaio INOX)

GN 721.6 Pistoncini di posizionamento a molla con leva, acciaio INOX, con funzione di bloccaggio disegno
Nascondi disegno tecnico
GN 721.6 Pistoncini di posizionamento a molla con leva, acciaio INOX, con funzione di bloccaggio disegno

Opzioni articolo / Tabella

Tipo

RABlocco a destra
RBBlocco a destra, con protezione in plastica
RAKBlocco a destra, con controdado
RBKBlocco a destra, con protezione in plastica, con controdado
LABlocco a sinistra
LBBlocco a sinistra, con protezione in plastica
LAKBlocco a sinistra, con controdado
LBKBlocco a sinistra, con protezione in plastica, con controdado
Mostra / Nascondi colonne
d1
Perno -0.05/-0.08
Foro alesato H7		d2d3l1l2l3 +1.5l4l5Carico molla in N ≈
iniziale
finale
5*M 10 x 11037.561921-720
6M 12 x 1,512478262632818
8M 16 x 1,51656103032421129
10M 20 x 1,52069123737522157
* Questa misura è disponibile solo nei tipi LA, LAK, RA e RAK.

Selezione e configurazione articolo
Diametro vite d1
Filettatura collare d2
Tipo








Diametro vite d1
Filettatura collare d2
Tipo








Parte selezionata (Come ordinare)

Totale (netto)
30,00 CHF
più IVA 2,43 CHF
lordo 32,43 CHF
Disponibile entro 2-5 giorni
Peso: 0,024 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 800,00 CHF > 25 % di sconto
da 1500,00 CHF > 30 % di sconto
da 2500,00 CHF > 35 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
