Descrizione del prodotto

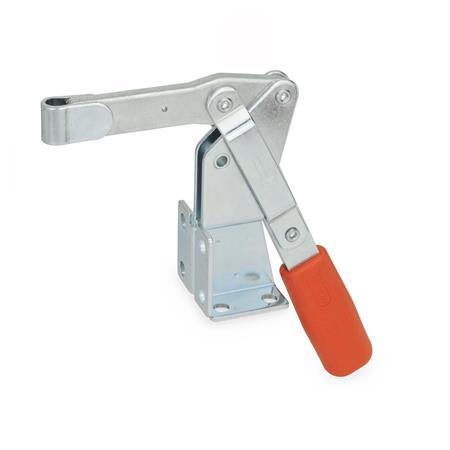

Gli attrezzi di serraggio rapido GN 812 funzionano secondo il principio della ginocchiera. La leva e il braccio di bloccaggio si muovono nella stessa direzione. Richiedono meno spazio per la manovra di serraggio perché la leva di azionamento, in posizione chiusa, è posizionata lateralmente sotto l'elemento di serraggio. Le due superfici di montaggio orientate a 90° l'una rispetto all'altra riducono l'ingombro di installazione vicino al punto di serraggio.
Gli attrezzi di serraggio con braccio di bloccaggio a forcella del tipo AV possono accogliere una vite specifica per l'applicazione tramite le rondelle flangiate. Il modello CV è anche dotato di una vite di bloccaggio con spintore in gomma.
Gli attrezzi di serraggio tipo EV possono essere adattati a esigenze speciali mediante saldatura sul fermo in dotazione.
Specifiche
Meccanismo di bloccaggio
Acciaio
- Parti in lamiera
Acciaio da cementazione C10, zincato, passivato blu - Perni di appoggio temprati
- Rivetti di appoggio temprati
- Parti in movimento lubrificate con grasso speciale
Impugnatura
Plastica
Colore rosso, resistente all'olio
Fermo per il tipo EV
Acciaio zincato, passivato blu
Rondelle flangiate GN 898 per il tipo AV / CV
Acciaio
zincato, passivato blu
Viti di bloccaggio GN 708.1 per il tipo CV
- Acciaio, zincato, passivato blu
- Pieza de apriete
Caucho de cloropreno (CR)- Dureza 85 Shore A ≈
- vulcanizado
- negro
- Tipo A (superficie di pressione piatta)
RoHS
Accessorio
GN 804 Viti di bloccaggio
GN 801 Supporti per viti di bloccaggio (for Type AV)
GN 807 Viti di bloccaggio (Acciaio)
GN 708.1 Viti di bloccaggio (Acciaio)
GN 802 Viti di bloccaggio (Acciaio)
GN 903 Viti di bloccaggio (Acciaio)
