GN 876 Attrezzi di serraggio girevoli Alluminio, Pneumatici, con filettatura per l'avvitatura

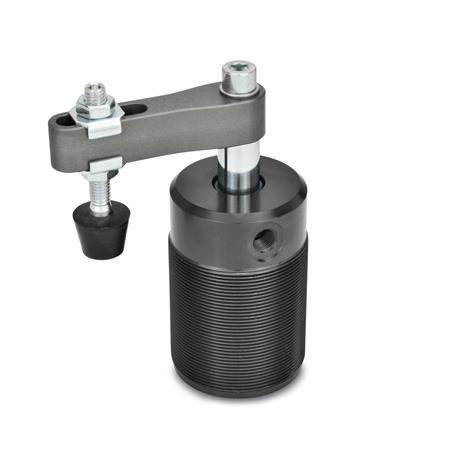

Attrezzi di serraggio girevoli GN 876: Alluminio, Pneumatici, con filettatura per l'avvitatura
Tipo: AC - Braccio di bloccaggio con foro asolato, con due rondelle flangiate e gruppo albero GN 708.1
Elenco degli attrezzi di serraggio a comando pneumatico ISO Fundamental Tolerances

Descrizione del prodotto

Gli attrezzi di serraggio girevoli GN 876 vengono utilizzati quando il punto di serraggio deve essere liberamente accessibile dall'alto per inserire e rimuovere il pezzo.

La struttura consente un ingombro particolarmente ridotto. L'altezza dell'attrezzo di serraggio girevole può essere regolata tramite la filettatura per l'avvitatura.

Durante l'azione di bloccaggio, il braccio viene prima ruotato di 90° e abbassato, seguito dal movimento di bloccaggio lineare. Il pezzo può essere bloccato all'interno della corsa di bloccaggio.

L'orientamento angolare del braccio di bloccaggio può essere impostato come richiesto durante il montaggio sul morsetto girevole. Durante il serraggio della vite, l'asta del pistone non deve essere soggetta a coppia. Il braccio di bloccaggio deve quindi essere tenuto fermo per evitare torsioni.

Specifiche

Attrezzo di serraggio girevoli
Alluminio

  • Finitura anodizzata dura
  • Superficie resistente all'usura
  • Cilindro pneumatico a doppio effetto
    Pressione max. 6 bar

Vite a testa cilindrica ISO 4762
Acciaio
Zincato, passivato blu

Rondella ISO 7092
Acciaio
Zincato, passivato blu

Rondelle flangiate GN 898 per tipo A / AC
Acciaio
Zincato, passivato blu

Spintore GN 708.1 per tipo AC

  • Acciaio, zincato, passivato blu
  • Spintore
    Gomma, Neoprene (CR)
    • Durezza 85 Shore A ≈
    • Vulcanizzata
    • Nero
    • Tipo A (superficie di pressione piatta)

RoHS

Accessorio

GN 875.2 Bracci di bloccaggio
GN 875.3 Bracci di bloccaggio (con foro filettato)
GN 875.4 Flange di adattamento
GN 876.1 Flange filettate
DIN 70852 Controdadi scanalati

GN 876 Attrezzi di serraggio girevoli, Alluminio, pneumatici, con filettatura per l'avvitatura disegno
Nascondi disegno tecnico
GN 876 Attrezzi di serraggio girevoli, Alluminio, pneumatici, con filettatura per l'avvitatura disegno

Opzioni articolo / Tabella

Codifica

LRotazione a sinistra
RRotazione a destra

Tipo

ABraccio di bloccaggio con foro asolato e due rondelle flangiate
ACBraccio di bloccaggio con foro asolato, con due rondelle flangiate e gruppo albero GN 708.1
BBraccio di bloccaggio con foro filettato
FFlangia di adattamento
NSenza braccio di bloccaggio
Mostra / Nascondi colonne
Misura
Ø pistone		d1FS
Forza
di serraggio
a 6 bar ≈
in N		ab1b2b3d2d3
Porta di
alimentazione		d4d5d6h1h2
bloccato		h3 ≈
sbloccato
Tipo A, AC

Tipo B

Tipo F
25141702011.31825M 40 x 1,5M 5M 6M 6M 87074128122127
32162702514.52030M 50 x 1,5G 1/8M 8M 8M 87983141135142
40164502514.52030M 55 x 1,5G 1/8M 8M 8M 88387144141145
50207003017.52532M 65 x 1,5G 1/8M 10M 8M 108792156156151
632011003017.52532M 80 x 1,5G 1/8M 10M 8M 109297162162157
Mostra / Nascondi colonne
Misura
Ø pistone		d1kl1l2l3l4m1m2m3t ≈w1
Forza di
bloccaggio
Corsa		w2Coppia di
max. di serraggio
del braccio di bloccaggio
in Nm
25148.94331655505038141428189
321612.754312686560451614302118
401614.358312686570451614292118
502017.861312778580481614291935
632020.364313778590481615301935

Selezione e configurazione articolo
Misura
d1
Codifica


Tipo





Misura
d1
Codifica


Tipo





Parte selezionata (Come ordinare)

Totale (netto)
465,00 CHF
più IVA 37,67 CHF
lordo 502,67 CHF
Richiedi i tempi di consegna
Peso: 0,303 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 800,00 CHF > 25 % di sconto
da 1500,00 CHF > 30 % di sconto
da 2500,00 CHF > 35 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
