GN 868.1 Supporti per blocchetti di fissaggio Supporti statici

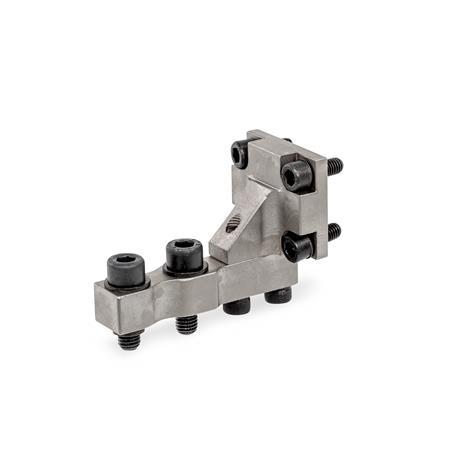

GN 868.1 Supporti per blocchetti di fissaggio per supporti statici Tipo: P - Blocchetti di fissaggio paralleli rispetto al braccio di bloccaggio Finitura: NC - Nichelato
Tipo: P - Blocchetti di fissaggio paralleli rispetto al braccio di bloccaggio
Finitura: NC - Nichelato
Scheda Tecnica GN 868.1 Stampa questa pagina Tolleranze fondamentali ISO

Descrizione del prodotto

I supporti per blocchetti di serraggio GN 868.1 sono progettati per essere utilizzati con gli attrezzi di bloccaggio GN 864.

I supporti per blocchetti di fissaggio sono posizionati sul braccio di bloccaggio con la stessa precisione dei blocchetti di fissaggio GN 872 sui supporti stessi.

Le viti a testa cilindrica e le bussole di centraggio sono incluse nella dotazione.

Specifiche

Acciaio C 45
NichelatoNC

Viti a testa cilindrica DIN 912,
Bussole di centraggio
Acciaio, brunito

RoHS

GN 868.1 Supporti per blocchetti di fissaggio per supporti statici disegno
Nascondi disegno tecnico
GN 868.1 Supporti per blocchetti di fissaggio per supporti statici disegno

Opzioni articolo / Tabella

Tipo

RBlocchetti di fissaggio perpendicolari rispetto al braccio di bloccaggio
PBlocchetti di fissaggio paralleli rispetto al braccio di bloccaggio
Mostra / Nascondi colonne
per attrezzi di bloccaggio
Misura		bd1d2d3d4h1h2h3l1l2l3
Tipo R
Tipo P		l4l5l6m1m2m3
Tipo R
Tipo P		m4m5
2032M 69M 57101010385537371318.57.52217151531.517
3242M 811M 6912141454.577.548.550.51723.510302517.519.545.923
4052M 1013M 81114141663936163202813.5373023.525.55330
5062M 1013M 101316161873.5113.583.585.5202813.54447272963.540

Selezione e configurazione articolo
Larghezza b
Tipo


Finitura
Larghezza b
Tipo


Finitura

Parte selezionata (Come ordinare)

Totale (netto)
92,70 CHF
più IVA 7,51 CHF
lordo 100,21 CHF
Disponibile entro 2-5 giorni
Peso: 0,360 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
