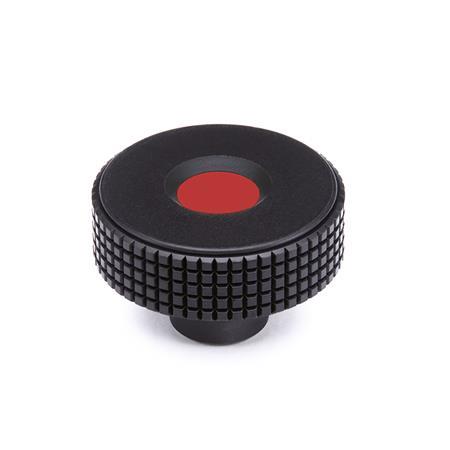

GN 534 Manopole zigrinate Plastica, boccola filettata ottone, calottina colorata

Manopole zigrinate GN 534: Plastica, boccola filettata ottone, calottina colorata

Original design
code: MBT.

Colore (Calottina): DRT - rosso, RAL 3000, finitura mat

ISO Fundamental Tolerances Caratteristiche del materiale plastico Forature trasversali GN 110 (ordine speciale)

Descrizione del prodotto

Il particolare profilo del bordo (quadrettato) contraddistingue la forma e la funzione delle manopole zigrinate GN 534.

Specifiche

Manopola
Plastica, polipropilene (PP)

Rinforzato, resistente agli urti
nero, RAL 9005, finitura mattSW

Boccola filettata
Ottone

Calottina
Plastica, poliammide (PA)

Arancio, RAL 2004, finitura matDOR
Grigio, RAL 7035, finitura matDGR
Giallo, RAL 1021, finitura matDGB
blu, RAL 5024, finitura matDBL
rosso, RAL 3000, finitura matDRT
Verde, RAL 6017, finitura matDGN

Temperatura di esercizio 0 °C a +90 °C

RoHS

GN 534 Manopole zigrinate, plastica, boccola filettata ottone, calottina colorata disegno

Nascondi disegno tecnico

Opzioni articolo / Tabella

Mostra / Nascondi colonne

d₁ Dimensione nominale	Dimensione effettiva	d₂ Filettatura	d₃ H9 Foro alesato	d₄	h₁	h₂	t₁ min.	t₂ min.

32	31	M 5	-	15	24	11.5	10	-
32	31	M 6	-	15	24	11.5	12	-
40	39.5	M 6	B 6	17	26.5	12.5	12	14
40	39.5	M 8	-	17	26.5	12.5	13	-
50	50	M 8	B 8	20	33	16	20	20
50	50	M 10	-	20	33	16	18	-
60	61	M 10	B 10	23	39	18.5	20	25
60	61	M 12	-	23	39	18.5	20	-
70	70	M 12	-	24	42	20.5	20	-
70	70	M 14	-	24	42	20.5	20	-

Selezione e configurazione articolo

Forature trasversali GN 110 (ordine speciale)

Mostra / Nascondi colonne

d₁ H7 s H11	d₁ H7 s H11	d₂ H11	d₃	Lunghezza l Versione standard	Lunghezza l Volantini DIN 950 / GN 949 per Ø 250

6	7	2.5	M 3	4.5	-
8	9	3	M 5	5.5	4.5
10	11	3	M 5	5.5	4.5
12	13	4	M 6	6.5	5.5
14	15	4	M 6	6.5	5.5
16	17	5	M 6	8	7
18	19	5	M 6	8	7
20	21	5	M 6	8	7
22	23	6	M 6	10	9
24	25	6	M 6	10	9
26	27	6	M 6	10	9

Manopola e albero sono spesso collegati da un perno trasversale o da una vite senza testa.
Questo comporta un aumento dei costi di installazione, in quanto gli elementi di comando di solito sono privi di foro trasversale.
I componenti con fori trasversali a disegno GN 110 sono disponibili a prezzi molto competitivi e consentono di evitare inutili lavori di progettazione. La forma geometrica di alcune manopole, tuttavia, non si presta ad essere modificata secondo questo particolare standard.
Il foro per il perno d₂ H11 si adatta ai perni elastici elicoidali.

Il foro trasversale GN 110 deve essere ordinato come articolo separato alla fase 1 del carrello, nelle note.
Come ordinare: Volantino DIN 950-GG-160-B14-A con foro trasversale GN 110-QE

Parte selezionata (Come ordinare)

Numero parte

Totale (netto)

2,90 CHF

più IVA 0,23 CHF
lordo 3,13 CHF

Disponibile entro 2-5 giorni

Peso: 0,014 kg

Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06

RoHS: Sì

Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
