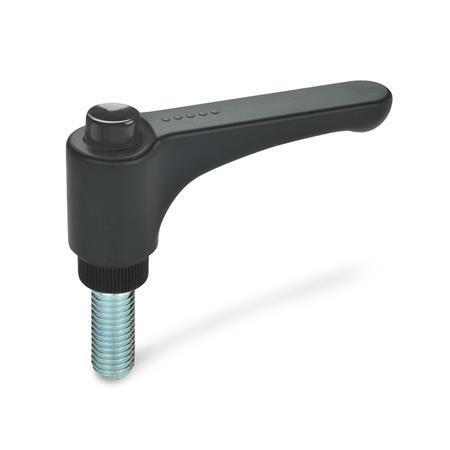

GN 600 Maniglie a ripresa piatte Plastica, perno filettato in acciaio, con pulsante di sblocco

Maniglie a ripresa piatte GN 600: Plastica, perno filettato in acciaio, con pulsante di sblocco

Original design
code: ERW.p

Color (Releasing button): DSG - grigio-nero, RAL 7021, finitura lucida

Famiglia di prodotti Ergostyle

Le parti standard Ergostyle combinano ergonomia e funzionalità con un aspetto gradevole. Numerosi premi di design ne confermano l'altissima qualità. I prodotti Ergostyle si riconoscono dai cinque puntini.

design funzionale ed ergonomico
elevata qualità del design (numerosi premi di design)

Mostra tutti i prodotti Ergostyle

Caratteristiche del materiale plastico

Descrizione del prodotto

Come tutti i prodotti della gamma Ergostyle®, le maniglie a ripresa piatte GN 600 sono apprezzate per il loro stile, ma anche per la forma
ergonomica.

Come ogni maniglia a ripresa sono particolarmente adatte per tutte le applicazioni con limitati spazi di manovra o quando la leva deve assumere una posizione particolare. L’inserto centrale è collegato alla leva tramite dentature facili da disimpegnare.

Il pulsante di sblocco garantisce uno sgancio facile. Il suo impiego è limitato alle applicazioni che non richiedono di smontare la leva per l'installazione.

Specifiche

Impugnatura
Plastica, poliammide (PA)

Rinforzo in fibra di vetro
Temperatura di esercizio -30 °C a +130 °C
Grigio-nero, finitura matt, simile a RAL 7021

Ulsante di sblocco
Plastica, poliammide (PA)

grigio-nero, RAL 7021, finitura lucidaDSG
arancione, RAL 2004, finitura lucidaDOR
grigio, RAL 7035, finitura lucidaDGR
giallo, RAL 1021, finitura lucidaDGB
blu, RAL 5024, finitura lucidaDBL
rosso, RAL 3000, finitura lucidaDRT
verde, RAL 6017, finitura lucidaDGN

Inserto
Plastica, poliammide (PA)

Rinforzo in fibra di vetro
nero
Perno filettato
Acciaio zincato, passivato blu

RoHS

Su richiesta

Maniglie a ripresa piatte GN 600.1 (perno filettato in acciaio INOX)

GN 600 Maniglie a ripresa piatte, plastica, perno filettato in acciaio, con pulsante di sblocco disegno

Nascondi disegno tecnico

Opzioni articolo / Tabella

Mostra / Nascondi colonne

l₁	d₁	l₂										d₂	d₃	h₁	h₂	h₃	h₄ Stroke

30	M 5	10	16	20	-	-	-	-	-	-	-	12	15.5	29.5	6	27	3.5
30	M 6	10	16	20	25	30	40	-	-	-	-	12	15.5	29.5	6	27	3.5
44	M 5	10	16	20	-	-	-	-	-	-	-	12	15.5	29.5	6	27	3.5
44	M 6	10	16	20	25	30	40	45	-	-	-	12	15.5	29.5	6	27	3.5
63	M 6	10	16	20	25	30	35	40	-	-	-	15	19	37.5	8	36.5	3.5
63	M 8	16	20	25	30	35	40	45	50	60	70	15	19	37.5	8	36.5	3.5
78	M 8	20	25	30	40	45	50	55	60	70	-	19	24.5	47	10.5	43	3.5
78	M 10	20	25	30	35	40	50	60	70	-	-	19	24.5	47	10.5	43	3.5
78	M 12	20	25	30	35	40	45	50	60	70	80	19	24.5	47	10.5	43	3.5
