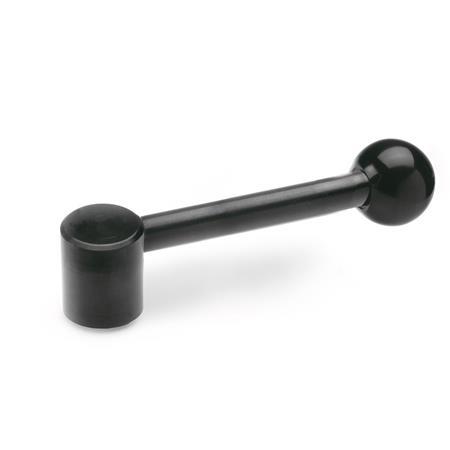

GN 212 Maniglie a ripresa, acciaio

d₁	d₂ Filettatura Tipo E	Tipo D	d₃ H7 Foro alesato Tipo C	Tipo B	d₄	d₅	h₁	h₂ ≈ Tipo C Tipo E	Tipo B Tipo D	l₁ ≈ Tipo E Tipo C	Tipo B Tipo D	l₂ ≈	t₁ min.	t₂ min.

22	M 10	M 10	B 10	B 10	8	20	37	67	40.5	89.5	96	85	15	19
25	M 12	M 12	B 12	B 12	10	25	42	76	47	100.5	107.5	95	18	21
28	M 12	M 12	B 12	B 12	12	30	47	87	53	114	122	108	18	23
32	M 16	M 16*	B 16	B 16*	12	32	52	98	59	133	142	126	23	28
36	M 16	M 16	B 16	B 16*	14	35	58	108	64.5	146	156	138	24	28
40	M 20	M 20*	B 20	B 20	16	40	64	120	72	162.5	174	154	27	30

Forature trasversali GN 110 (ordine speciale)

d₁ H7 s H11	d₁ H7 s H11	d₂	d₃	Lunghezza l Versione standard	Lunghezza l Volantini DIN 950 / GN 949 per Ø 250

6	7	2.5	M 3	4.5	-
8	9	3	M 5	5.5	4.5
10	11	3	M 5	5.5	4.5
12	13	4	M 6	6.5	5.5
14	15	4	M 6	6.5	5.5
16	17	5	M 6	8	7
18	19	5	M 6	8	7
20	21	5	M 6	8	7
22	23	6	M 6	10	9
24	25	6	M 6	10	9
26	27	6	M 6	10	9

Manopola e albero sono spesso collegati da un perno trasversale o da una vite senza testa.
Questo comporta un aumento dei costi di installazione, in quanto gli elementi di comando di solito sono privi di foro trasversale.
I componenti con fori trasversali a disegno GN 110 sono disponibili a prezzi molto competitivi e consentono di evitare inutili lavori di progettazione. La forma geometrica di alcune manopole, tuttavia, non si presta ad essere modificata secondo questo particolare standard.
Il foro per il perno d₂ H11 si adatta ai perni elastici elicoidali.

Il foro trasversale GN 110 deve essere ordinato come articolo separato alla fase 1 del carrello, nelle note.
Come ordinare: Volantino DIN 950-GG-160-B14-A con foro trasversale GN 110-QE

Parte selezionata (Come ordinare)

Numero parte

Totale (netto)

17,35 CHF

più IVA 1,41 CHF
lordo 18,76 CHF

Disponibile entro 2-5 giorni

Peso: 0,120 kg
