GN 9154 Indicatori di posizione 5 cifre, elettronici, display LCD, con trasmissione dati tramite radiofrequenza

Foto

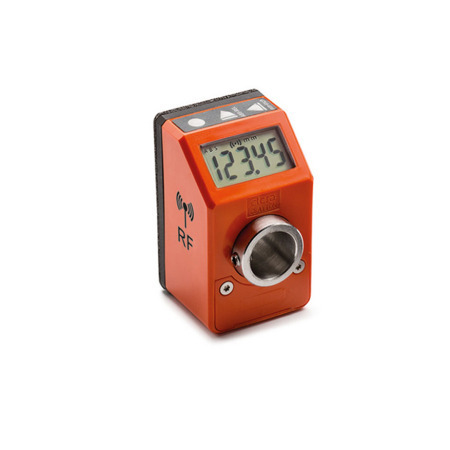

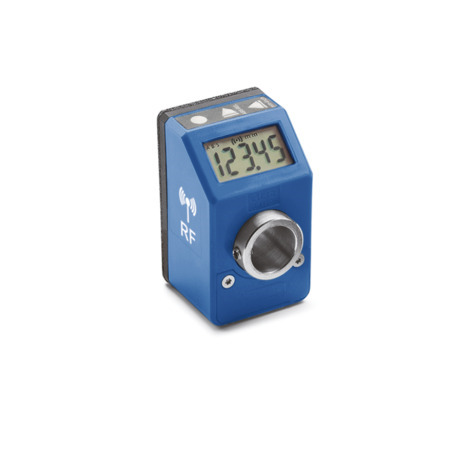

GN 9154 Indicatori di posizione, 5 cifre, elettronici, display LCD, con trasmissione dati tramite radiofrequenza Colore: OR - arancione, RAL 2004
ELESA original design
code: DD51R-E-RF
Colore: OR - arancione, RAL 2004
GN 9154 Indicatori di posizione, 5 cifre, elettronici, display LCD, con trasmissione dati tramite radiofrequenza Colore: OR - arancione, RAL 2004 GN 9154 Indicatori di posizione, 5 cifre, elettronici, display LCD, con trasmissione dati tramite radiofrequenza Colore: GR - grigio, RAL 7035

Descrizione del prodotto

Informazioni

Gli indicatori di posizione elettronici GN 9154 con trasmissione dati tramite radiofrequenza sono particolarmente adatti per regolazioni frequenti del formato e si montano in modo rapido e semplice. Sono collegati wireless via radio all'unità di controllo GN 9150 per un rapido posizionamento.

Per il funzionamento del sistema sono necessarie le unità di controllo GN 9150 che costituiscono l'interfaccia tra l'indicatore di posizione e il controllo della macchina. Quest'ultimo invia la posizione target all'unità di controllo che, tramite radiofrequenza, la trasmette all'indicatore di posizione. L'indicatore di posizione segnala all'unità di controllo la sua posizione attuale.

In combinazione con il controllo della macchina, questo impedisce di avviare il ciclo di produzione quando la posizione impostata sull'indicatore di posizione è errata, evitando così errori nel processo di produzione.

Specifiche

Corpo di contenimento
Plastica (Poliammide PA)

  • arancione, RAL 2004OROR
  • grigio, RAL 7035GRGR
  • Resistente a temperature fino a 50 °C
  • Resistente a oli e solventi

Display LCD
5 cifre e caratteri speciali


Albero cavo
Acciaio INOX AISI 304


Guarnizione di tenuta
O-ring
Gomma NBR (Perbunan®)
(solo per n° identificativo 2)


RoHS

Disegno tecnico

3D
Nascondi disegno tecnico
GN 9154 Indicatori di posizione, 5 cifre, elettronici, display LCD, con trasmissione dati tramite radiofrequenza disegno

Opzioni articolo / Tabella

N° identificativo

1Grado di protezione IP 65
2Grado di protezione IP 67

Selezione e configurazione articolo

Apri configuratore 3D
N° identificativo


Colore
GR
OR

Descrizione del funzionamento

Per avviare il sistema wireless sono necessari i seguenti componenti:

  • indicatore di posizione elettronico GN 9153 / GN 9154
  • unità di controllo GN 9150

Ogni unità di controllo può essere collegata a un massimo di 36 indicatori di posizione. Per il collegamento al controllo della macchina è necessario un cavo di rete RJ45. Per l'unità di controllo sono disponibili i seguenti sistemi bus standard:

  • Profinet
  • Modbus TCP
  • Ethernet / IP

L'unità di controllo può inviare il valore di posizione target ricevuto dal controllo della macchina agli indicatori di posizione. Gli indicatori segnalano quindi la loro posizione attuale tramite radiofrequenza.

6afb1b86-223c-4009-a785-ce0d6c78e289

Se i valori della posizione target e della posizione reale non coincidono, il display LCD dell'indicatore di posizione inizia a lampeggiare. Il tecnico deve quindi impostare l'indicatore di posizione sul valore corretto. Il display LCD mostra la differenza tra il valore della posizione target e della posizione reale e la direzione di rotazione. Deve essere ruotato fino a quando sul display compare il valore 0, che indica una deviazione pari a zero tra il valore della posizione reale e della posizione target.
Esempio: la posizione reale dell'indicatore di posizione è 80 mm, la posizione target specificata è 100 mm e sul display dell'indicatore di posizione viene visualizzata una differenza di 20 mm. L'indicatore deve essere ruotato nella direzione corretta fino a quando sul display compare 0.

Gli indicatori di posizione comunicano con le unità di controllo tramite un protocollo di proprietà di ELESA e utilizzano la gamma di frequenze ISM SRD di 2,4 GHz-2,48 GHz. Attraverso il segnale radio vengono comunicati i dati seguenti:

  • Valore di posizione target dell'indicatore di posizione
  • Valore di posizione reale dell'indicatore di posizione
  • Sostituzione batteria necessaria

La portata effettiva della comunicazione radio raggiunge i 30 metri. L'antenna dell'unità di controllo deve trovarsi in una posizione libera e possibilmente in alto. Se necessario può essere estesa.
Il tempo di risposta via radio da un indicatore di posizione all'unità di controllo è di un secondo. Quando si utilizzano più indicatori di posizione, questi sono collegati in serie; in altre parole, il numero massimo di 36 indicatori di posizione comporta un tempo di risposta di 36 secondi. Se necessario, il tempo di risposta può essere abbreviato, ma questo riduce la durata della batteria.

Opzioni di visualizzazione configurabili

La determinazione elettronica della posizione consente numerose opzioni di visualizzazione dell'indicatore di posizione.

Le impostazioni seguenti possono essere configurate con i 3 / 4 tasti funzione:

  • Selezione della modalità di misurazione incrementale o assoluta
  • Modifica dell'unità di misura (mm, pollici o gradi)
  • Reset del contatore o impostazione di un valore di offset
  • Modifica del valore visualizzato dopo un giro
  • Modifica della risoluzione, ovvero del numero di cifre decimali visualizzate
  • Modifica del senso di rotazione o di conteggio
  • Modifica dell'orientamento del display (in base all'orientamento di installazione)
  • Impostazione della velocità massima di rotazione

La batteria al litio installata ha un'autonomia superiore a 3 anni. Il momento di sostituire la batteria è indicato da un simbolo sul display. Per sostituire la batteria è sufficiente rimuovere il coperchio anteriore.
Altre informazioni e istruzioni importanti sono riportate nelle istruzioni per l'uso degli indicatori di posizione GN 9153 / GN 9154 in dotazione a ogni indicatore di posizione, e reperibili sul sito www.ganternorm.com nella sezione "Assistenza".

Informazioni sulla sicurezza

Gli indicatori di posizione e l'unità di controllo comunicano tramite un protocollo di proprietà di ELESA. L'unità di controllo può solo elaborare i valori della posizione target e reale degli indicatori di posizione e trasmetterli al controllo della macchina. Non è possibile accedere al controllo della macchina direttamente tramite la rete wireless dell’unità di controllo. La comunicazione radio è quindi protetta da modifiche al sistema o dall'accesso di estranei.
Le interruzioni o i disturbi provenienti da altre reti wireless comuni, come Wi Fi, Bluetooth, ecc. non compromettono il funzionamento del sistema, ma potrebbero allungare il tempo di risposta degli indicatori di posizione all'unità di controllo.
È opportuno evitare di posizionare l'unità di controllo nelle immediate vicinanze di componenti a potenza elevata, come motori, inverter ecc. Se questo non è possibile, è necessario garantire una distanza di sicurezza di almeno 200 mm.

Parte selezionata (Come ordinare)

Totale (netto)
340,00 CHF
più IVA 27,54 CHF
lordo 367,54 CHF
Richiedi i tempi di consegna
ELESA Code: CE.99302
Descrizione: DD51-E-RF-SST-IP65-C2
Peso: 0,129 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
