DIN 808 Joints de cardan avec roulement à friction, inox

d₁	d₂ H7 Alésage	s H 10 Carré V	l₁ Type EG	l₂ Type DG	l₃	l₄	t +1 longueur de montage longueur de l'arbre

16	6	V 6*	34	56	17	22	8
16	8	V 8*	40	62	20	22	11
22	10	V 10*	48	74	24	26	12
25	12	V 12*	56	86	28	30	13
32	16	V 16*	68	105	34	37	16
42	20	V 20*	82	128	41	46	18
50	25	V 25*	108	163	54	55	26

Trous traversants GN 110.1 (commande spéciale)

d₁ H7 s H11	d₁ H7 s H11	d₂ H11 K / B	d₂ H11 B	d₃	Longueur l K / V	Longueur l B

6	-	2	2	M 3	4	4
8	-	3	3	M 5	5.5	5.5
10	-	3	4	M 5	5.5	6
12	14	4	5	M 6	6.5	7
16	18	5	6	M 6	8	9
20	-	5	8	M 6	8	10
22	-	6	8	M 6	10	10
25	-	6	10	M 8	10	14
30	32	6	12	M 8	14	16
35	-	6	12	M 8	16	16

Sur les arbres à cardan et les arbres universels, les trous traversants permettent de créer des liaisons arbre-moyeu à l'aide d'une goupille ou d'une vis de poussée. Pour les trous d'alésage avec rainure ou carré de clavette, ils servent à sécuriser la position axiale du joint de cardan et de l'arbre. L'alésage de goupille d₂ avec tolérance H11 est destiné à être utilisé avec des goupilles à ressort hélicoïdales.
La position des trous traversants/du trou fileté par rapport à la rainure de clavette du moyeu/du carré ou des joints de cardan est indiquée dans l'aperçu.
Si l'un des côtés du joint est livré sans trous traversants/filetés, cela est indiqué par QX à l'emplacement approprié du numéro d'article.

Le trou traversant GN 110.1 doit être commandé en tant qu'article séparé à l'étape 1 du panier sous note.
Pour commander : Joints de cardan DIN 808-16-B6-56-DG avec trou traversant GN 110.1-QX-GE

Pièce sélectionnée (Comment commander)

Numéro de pièce

Total (net)

47,35 CHF

plus TVA 3,84 CHF
brute 51,19 CHF

En stock

Poids: 0,080 kg

Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06

RoHS: Oui

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).

Notez nos réductions en fonction des quantités commandées.

Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 50,00 CHF

Quantité

Données CAO

Autres formats de données

Enregistrer comme favori

B	sans rainure de clavette
K	avec rainure de clavette
V*	avec carré

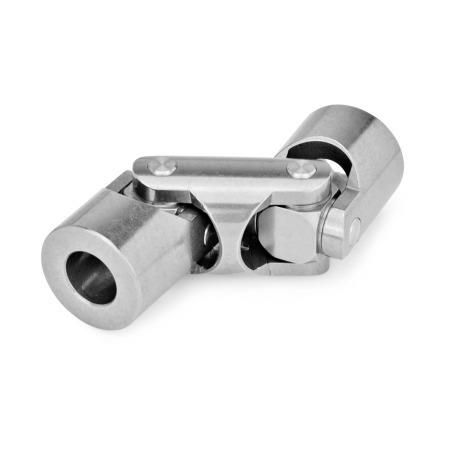

DIN 808 Joints de cardan inox avec roulement à friction simple ou double


Famille de produits en inox

Description du produit

Information

Spécifications

Sur demande

Schéma technique

Options d'article/Tableau

Code d'alésage

Type

Type d'entrepôt

Configuration et prix

Trous traversants GN 110.1 (commande spéciale)

Pièce sélectionnée (Comment commander)

Données CAO

Données CAO

Connexion

Connexion rapide

Trouvez-vous votre produit ?

Ceci pourrait également vous intéresser...

E	Simple articulation
D	Double articulation
