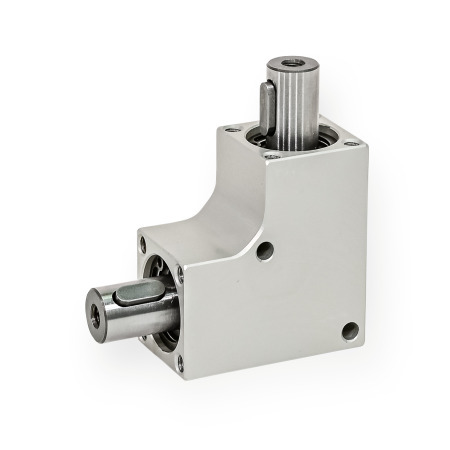

GN 3971 Boîtiers de renvoi d'angle, logement en aluminium

b₁	d₁	b₂	d₂	d₃**	h	l₁	l₂	l₃	l₄	m₁	t₁	t₂

18	6	2	13	-	0.8	32	12	8	2	23	2.1	15.4
20	8	2	16	9.2	0.8	35	12	8	2	25	1.95	15.3
24	10	4*	19	11.8	1.5	42	16	12	3	30	2	18
26	12	4	21	13.6	1.5	46	16	12	3	33	2	19.5
30	12	4	24	16.4	1.5	53	16	12	3	38	2.1	18.3
32	12	4	28	19.8	1.5	56	16	12	3	40	2.1	18.3
35	12	4	30	20.4	1.5	60	16	12	3	42.5	2.1	18.3

b₁	d₄	d₅***	d₆***	d₇****	m₂	m₃	m₄	m₅

18	3.1	M 3	M 3	M 3	6	8.5	13	11
20	3.1	M 3	M 3	M 3	7	10	15	10
24	4.1	M 4	M 4	M 4	8	12	18	16
26	4.1	M 4	M 4	M 5	9	13	20	16
30	4.1	M 4	M 4	M 5	11	15	22	16
32	4.1	M 4	M 4	M 5	12	17	24	16
35	4.1	M 4	M 4	M 5	13.5	17.5	26	16

Caractéristiques mécaniques

Rapport d'engrenage i

1:1

Jeu circonférentiel de l'arbre d'entraînement

3° ± 0,5°

Sens de rotation de l'arbre

Tout

Espérance de vie (valeur indicative)

1 000 heures à pleine charge et à une vitesse de rotation de 500 tr/min,
en partant du principe que le boîtier fonctionne à raison de 20 % toutes les 5 minutes
(1 minute de fonctionnement + 4 minutes de pause) à une température ambiante de 20 °C

Maintenance

Graissage permanent, sans entretien

Afficher/Masquer colonnes

b₁	Couple max. en Nm à 100 tr/min	à 500 tr/min	à 1000 tr/min	Force radiale max. en N*	Force axiale max. en N**

18	0,35	0,1	0,1	60	60
20	0,75	0,3	0,3	100	100
24	2,5	1	1	120	120
26	4	1,5	1,5	140	140
30	5	2	2	240	240
32	8	3	3	550	550
35	10	4	4	550	550

*à une force axiale = 0, **à une force radiale = 0

Pièce sélectionnée (Comment commander)

Numéro de pièce

Total (net)

189,00 CHF

plus TVA 15,31 CHF
brute 204,31 CHF

Disponible dans les 2-5 jours

Poids: 0,055 kg

Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06

RoHS: Oui

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).

Notez nos réductions en fonction des quantités commandées.

Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 50,00 CHF

Quantité
