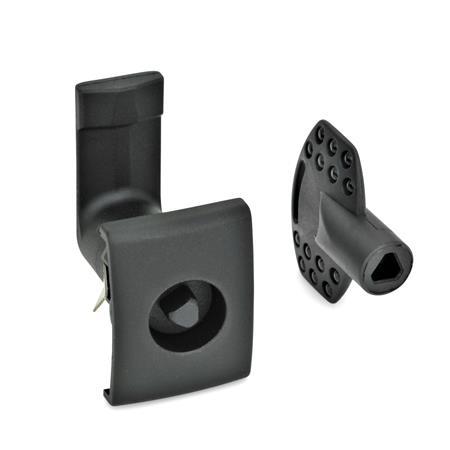

GN 115.5 Loquets Plastique, pour montage par encliquetage, manipulation par clé à douille

Certains loquets à came du modèle de SW sont entièrement réalisés en plastique classé auto-extinguible selon la norme UL 94 V-0.

La classification UL 94 V-0 (Underwriters Laboratories) couvre les propriétés et la durabilité face au feu. Conformément aux tests effectués, qui consistent à enflammer une pièce en plastique de forme et dimensions définies placée en position verticale, sur une échelle V-0, la flamme doit s'éteindre dans les 10 secondes sans générer de gouttes enflammées.

Il s'agit d'un outil simple permettant de démonter le mécanisme de verrouillage.

Pour l'installation, percez un trou dans la porte, le cache ou le hayon comme indiqué sur le schéma.

Une fois assemblé, le loquet est introduit par l'avant via l'alésage. L'écrou à 6 pans peut ensuite être inséré sur le loquet par l'arrière et boulonné en place.

Le diamètre de l'alésage de montage pratiqué dans le battant de la porte est généralement obtenu par poinçonnage ou usinage laser lors de la production en série.

Le diamètre de l'alésage de montage peut également être obtenu par perçage ou fraisage comme indiqué dans les schémas ci-contre.

L'outil de poinçonnage GN 123 est l'outil de choix pour les petites séries et les tôles d'acier de moins de 2 mm d'épaisseur.
