DIN 462 Disques d'indexation pour écrous à créneaux DIN 1804, acier

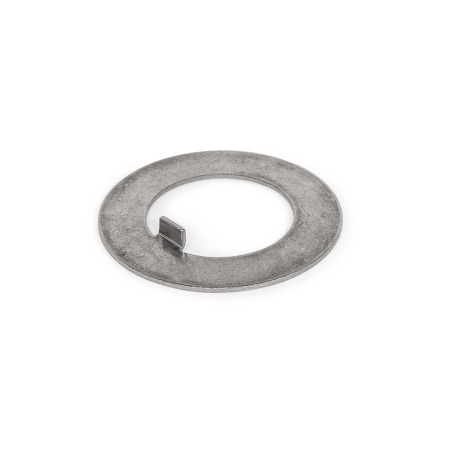

Disques d'indexation DIN 462: pour écrous à créneaux DIN 1804, acier

Tolérances ISO fondamentales

Description du produit

Les disques d'indexation DIN 462 assurent une fixation positive des écrous à créneaux DIN 1804 afin d'empêcher tout desserrage ou réglage indésirable, par exemple lorsqu'ils sont utilisés pour régler le jeu axial d'un roulement.

La languette interne positionne le disque d'indexation dans une encoche prévue à cet effet dans le boulon fileté. Une fois l'écrou à créneaux installé et ajusté, le disque d'indexation se replie dans une rainure de l'écrou afin d'immobiliser les éléments. Compte tenu de cette déformation, il est recommandé de ne les utiliser qu'une seule fois.

Spécifications

AcierST
Finition lisse

RoHS

DIN 462 Disques d'indexation, pour écrous à créneaux DIN 1804, acier schéma

Masquer schéma technique

Options d'article/Tableau

Afficher/Masquer colonnes

d₁	a	b₁	b₂	d₂	h	s	t Max.	Pour écrous à créneaux DIN 1804

8	5.9	3	3	20	2.5	0.8	5.8	M 8 x 1
10	7.4	4	4	25	3	0.8	7.3	M 10 x 1
12	9.3	5	5	28	3	0.8	9.2	M 12 x 1,5
14	11.4	5	5	30	3	0.8	11.3	M 14 x 1,5
16	13.5	5	5	32	3	1	13.4	M 16 x 1,5
18	15.4	6	6	34	4	1	15.3	M 18 x 1,5
20	17.5	6	6	36	4	1	17.4	M 20 x 1,5
22	19.5	6	6	40	4	1	19.4	M 22 x 1,5
24	21.6	6	6	42	4	1	21.5	M 24 x 1,5
26	23.5	7	7	45	5	1	23.4	M 26 x 1,5
28	25.5	7	7	50	5	1	25.4	M 28 x 1,5
30	27.5	7	7	50	5	1.2	27.4	M 30 x 1,5
32	29.6	7	7	52	5	1.2	29.5	M 32 x 1,5
35	32.3	7	7	55	5	1.2	32.5	M 35 x 1,5
38	35.3	8	8	58	5	1.2	35.2	M 38 x 1,5
40	37.3	8	8	62	5	1.2	37.5	M 40 x 1,5
42	39.3	8	8	62	5	1.2	39.2	M 42 x 1,5
45	42.4	8	8	68	5	1.2	42.2	M 45 x 1,5
48	45.5	8	8	75	5	1.2	45.2	M 48 x 1,5
50	47.4	8	8	75	5	1.2	47.2	M 50 x 1,5
52	49.3	10	10	80	6	1.2	49.1	M 52 x 1,5
55	52.3	10	10	80	6	1.2	52.1	M 55 x 1,5
58	55.3	10	10	90	6	1.5	55.1	M 58 x 1,5
60	57.3	10	10	90	6	1.5	57.1	M 60 x 1,5
