GN 715 Poussoirs à pression latérale Logement aluminium, poussoir à pression acier / plastique, de type poussoir

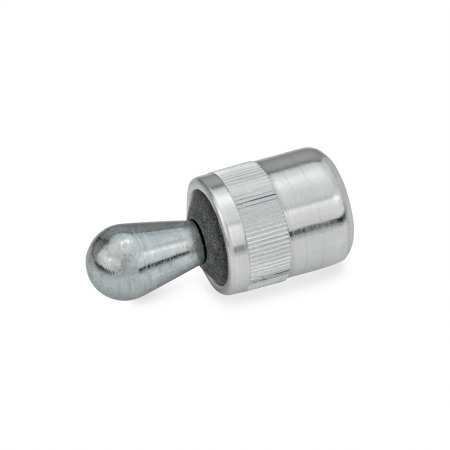

Poussoirs à pression latérale GN 715: Logement aluminium, poussoir à pression acier / plastique, de type poussoir
Type: SB - Poussoir à pression en acier, avec joint
Vidéo d'application des poussoirs à ressort Instructions techniques Tolérances ISO fondamentales Caractéristiques du plastique

Description du produit

Les poussoirs à pression latérale de charge du ressort GN 715 sont des éléments versatiles et pratiques pour maintenir, positionner et serrer les pièces.

Ils éliminent les alternatives coûteuses, permettent de gagner de la place et sont faciles à installer. Le corps moleté requiert uniquement une tolérance de trou de H8.

Pour faciliter le montage, un outil adéquat GN 715.1 est disponible (voir tableau).

Spécifications

Logement
Aluminium
blanc

Poussoir à pression

  • Acier pour type SA / SB
    • durci
    • zingué, passivé bleu
  • Plastique pour type KA / KB
    Polyacétal (PO

Ressort de pression

  • Force de poussée latérale faible
    Inox AISI 301
  • Force de poussée latérale moyenne
    Acier à ressort noirci
  • Force de poussée latérale élevée
    Acier à ressort zingué, passivé bleu

Joint
Caoutchouc chloroprène (CR)

RoHS

Accessoire

GN 715.2 Douilles excentriques
GN 715.1 Outils de montage

GN 715 Poussoirs à pression latérale, de type poussoir schéma
Masquer schéma technique
GN 715 Poussoirs à pression latérale, de type poussoir schéma

Options d'article/Tableau

Type

SAPoussoir à pression en acier, sans joint
KAPoussoir à pression plastique, sans joint
SBPoussoir à pression en acier, avec joint
KBPoussoir à pression plastique, avec joint
Afficher/Masquer colonnes
d1Force de poussée latérale F dans N
Type SA/SB
Type KA / KB		d2l1 -1
Type
SA / KA		l1 -2
Type
SB / KB		l2 ±0.5
Type
SA / KA
Type
SB / KB		l3 ±0.5
Type
SA / KA
Type
SB / KB		wN° de code pour
outil de montage
310204010677.5442.52.50.5GN 715.1-3
52050100201011126.76.34.23.80.8GN 715.1-5.6
640751004010111210.710.37.77.31GN 715.1-5.6
850100150501213.514.513.613.29.69.21.3GN 715.1-8
10100150205100161818.516.716.411.711.41.6GN 715.1-10

Configuration et prix
Diamètre extérieur d1
Force de poussée latérale F (Type SA / SB)
Type


Diamètre extérieur d1
Force de poussée latérale F (Type SA / SB)
Type


Instructions techniques et d'installation
b781ac79-c91a-4b86-924f-4cc03038ef63

La position du trou de montage est calculée en fonction de la longueur de la pièce (lm) et du décalage du trou (m), comme indiqué ci-dessous :

w = Plage maximale de déplacement du poussoir
t = Hauteur de la pièce
m = Décalage du trou
1acb6aab-9032-4963-bea4-562f5d987697

Cas 1:
La hauteur de la pièce t est supérieure à la hauteur du cône l3

	   m = d~1~/2 - w/2

Cas 2:
La hauteur de la pièce t est inférieure à la hauteur du cône l3

	   m = d~1~/2 - (l~3~ - t) x 0,123

Si la position du trou de montage est déterminée comme indiqué, le poussoir à pression latérale pourra se déplacer entièrement pour compenser la tolérance de la pièce.

Dans le premier cas, la force de serrage latérale associée à une traction vers le bas permet de plaquer la pièce contre la surface de contact.
ddd94f27-6bab-402b-9a7f-41c9b345c9c8 3c8f5c4d-b031-4e77-bd48-67fec37f225f

Il est recommandé d'utiliser un outil de montage GN 715.1 ou GN 713.1 lors de l'installation.

Les douilles excentriques GN 715.2 facilitent le montage des poussoirs à pression latérale GN 714 / GN 715. Permettant de régler les poussoirs à pression latérale dans la position de serrage la plus favorable, ils permettent notamment de compenser les tolérances particulièrement importantes d'une pièce.

Pièce sélectionnée (Comment commander)

Total (net)
7,15 CHF
plus TVA 0,58 CHF
brute 7,73 CHF
En stock
Poids: 0,002 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 800,00 CHF -> 25 % de réduction
à partir de 1500,00 CHF -> 30 % de réduction
à partir de 2500,00 CHF -> 35 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF
