GN 724.6 Doigts d'indexage Acier/inox, avec goupille chanfreinée et bride pour montage en surface

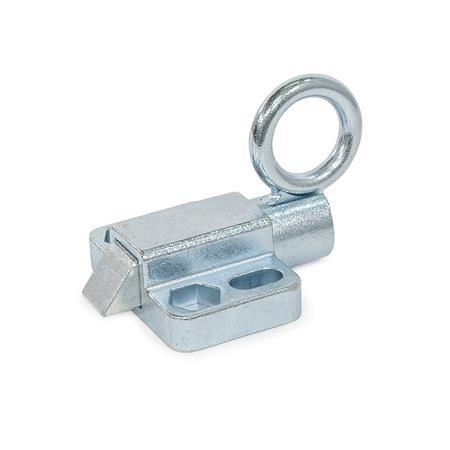

GN 724.6 Doigts d'indexage, acier/inox, avec goupille chanfreinée et bride pour montage en surface Type: C1 - Chanfrein, haut Matériau/finition: ZB - Zingué, passivé bleu Identification no.: 1 - Sans contre-pièce
Type: C1 - Chanfrein, haut
Matériau/finition: ZB - Zingué, passivé bleu
Identification no.: 1 - Sans contre-pièce
Inox

Famille de produits en inox

Les pièces standard en inox ont été conçues pour le secteur agro-alimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

  • résistance à la corrosion
  • ajustement précis
  • écologique
Afficher tous les produits en inox
Accessoires-pour-systemes-de-profiles

Accessoires pour systèmes de profilés

Les pièces standard de cette gamme de produits sont compatibles avec la plupart des systèmes de profilés en aluminium courants. En utilisant des ensembles assortis, les éléments standard Ganter s'associent facilement et économiquement aux profiles, sans nécessiter l'ajout fastidieux de pièces individuelles dans la commande.

  • compatibles avec les systèmes de profilés courants
  • pour des largeurs de rainure de 6, 8 et 10 mm
  • pour les profilés de 30, 40 et 45 mm

Informations complémentaires concernant les produits pour systèmes de profilés :

Fiche standard GN 724.6 Imprimer cette page Caractéristiques de l'inox

Description du produit

Les doigts d'indexage GN 724.6 dont dotés d'un axe de doigt de section carrée comportant une surface de blocage d'un côté et un chanfrein de l'autre. Lorsque l'objet à sécuriser avance vers le chanfrein, l'axe de doigt remonte dans le corps du dispositif, ce qui lui permet de franchir les rainures et les rebords. L'axe de doigt s'enclenche automatiquement dans le sens correspondant à la surface de blocage. Le dispositif de blocage peut être libéré en tirant manuellement sur l'anneau de traction ou au moyen d'un câble ou d'une tige munie d'un crochet.

Les modèles avec position de repos sont destinés aux applications nécessitant que l'axe de doigt soit temporairement complètement rétracté. Pour ce faire, il suffit de tourner l'anneau de traction sur le côté lorsque l'axe de doigt est rétracté. L'anneau de traction est maintenu dans cette position par la gorge de retenue située au sommet du dispositif de guidage.

Les tolérances dimensionnelles entre l'axe de doigt et le dispositif de guidage ont été établies de manière à garantir la fiabilité fonctionnelle du dispositif, même en cas d'encrassement ou d'applications de dimensions irrégulières.

Pour la fixation, les trous de montage oblongs ou hexagonaux permettent l'utilisation de vis à tête cylindrique ISO 4762 et de vis ou d'écrous à six pans conformes aux normes DIN 931 ou DIN 934.

Spécifications

Guide/contre-pièce

  • Acier, moulage de précision
    • Zingué, passivé bleuZBZB
    • Zingué et fini poudré
      noir, RAL 9005, finition texturéeSWSW
  • Inox, moulage de précisionNI AISI CF-8

Axe de doigt

  • Acier, durci
    Zingué, finition passivée bleue pour ZB / SW
    *Inox AISI 431, durci pour NI

Anneau de traction

  • Acier, moulage de précision
    Zingué, finition passivée bleue pour ZB / SW
    *Inox AISI CF-8, moulage de précision pour NI

Ressort de compression
Inox AISI 316Ti

RoHS

GN 724.6 Doigts d'indexage, acier/inox, avec goupille chanfreinée et bride pour montage en surface schéma
Masquer schéma technique
GN 724.6 Doigts d'indexage, acier/inox, avec goupille chanfreinée et bride pour montage en surface schéma

Options d'article/Tableau

Type

C1Chanfrein, haut
C2Chanfrein, bas
C3Chanfrein, droit
C4Chanfrein, gauche

Identification no.

1Sans contre-pièce
2Avec contre-pièce
Afficher/Masquer colonnes
b1sad1d2h1k1
min.		l1 ≈l2l3l4l5l6l7Charge du ressort en N ≈
initiale
Finale
13206.5346101.5681035141.54826.51435
20301048915210215541.56080402270
Afficher/Masquer colonnes
b1sb2d3h2h3k2k3k4k5k6k7mA/F
13206.56.17.51.57.51812192.51.53410
20301010.114514341027.5325517

Configuration et prix
Largeur b1
Largeur s
Type




Matériau/finition
SW
ZB
Identification no.


Largeur b1
Largeur s
Type




Matériau/finition
SW
ZB
Identification no.


Exemples d'application
8cd239a0-3caf-4300-bd7d-19b2943d849a

Pièce sélectionnée (Comment commander)

Total (net)
25,05 CHF
plus TVA 2,03 CHF
brute 27,08 CHF
Disponible dans les 2-5 jours
Poids: 0,185 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF
