GN 724.3 Loquets à ressort Acier/inox, avec goupille chanfreinée et bride pour montage en surface

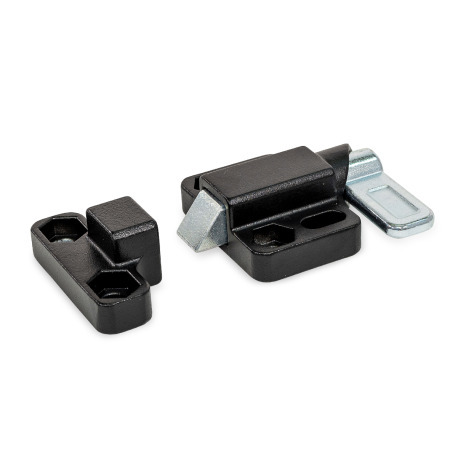

Loquets à ressort GN 724.3: Acier/inox, avec goupille chanfreinée et bride pour montage en surface
Type: L - came d'indexage gauche
Goupille chanfreinée, n° d'identification: 1 - Chanfrein, haut
Matériau/Finition: SW - noir, RAL 9005, finition texturée
Cran d'arrêt, n° d'identification: 2 - Avec cran d'arrêt
Inox-classe-de-qualite-1

Famille de produits Inox, classe de qualité 1

La gamme de produits Hanser comprend un grand nombre de pièces standard en acier inoxydable de haute qualité. Leurs propriétés exceptionnelles leur permettent d'être utilisées dans des secteurs industriels très divers. Leur résistance à la corrosion et, tout particulièrement, à la rouille, contribue à préserver la valeur des machines et des équipements et à en assurer la longévité.

Pour mieux les différencier, les différentes qualités d'aciers inoxydables utilisés par Hanser sont classées en plusieurs catégories:

Edelstahl Güteklasse 1 Inox, classe de qualité 1

Edelstahl Güteklasse 2 Inox, classe de qualité 2

Edelstahl Güteklasse 4 Inox, classe de qualité 4

Afficher des informations détaillées sur les classes de qualité de l'acier inoxydable

Afficher tous les produits en acier inoxydable
Accessoires-pour-systemes-de-profiles

Famille de produits Accessoires pour systèmes de profilés

Normelemente dieser Produktfamilie sind kompatibel mit Aluprofilen des i- und b-Baukastens, sowie mit den gängigsten Aluminium-Profilsystemen anderer Hersteller. Über Nutensteine bzw. Hammerkopfschrauben oder -muttern lassen sich die Ganter-Normelemente einfach in der Nut der Profile montieren.

Alle kompatiblen Produkte anzeigen
Application Examples Overview of Cam Action Indexing Plunger Types Tolérances ISO fondamentales Caractéristiques de l'inox

Description du produit

Les loquets à ressort GN 724.3 dont dotés d'un axe de doigt de section carrée comportant une surface de blocage d'un côté et un chanfrein de l'autre. Lors d'un déplacement dans la direction de la goupille chanfreinée, l'axe de doigt glisse sur les rainures et les rebords, tandis que la goupille chanfreinée fait remonter l'axe de doigt dans le corps du guide. L'axe de doigt s'enclenche automatiquement lorsqu'il arrive au niveau de la surface de blocage. Le loquet peut être déverrouillé en tirant sur le bras de verrouillage.

L'encoche située au sommet de la courbe permet de bloquer le loquet pour empêcher temporairement l'axe de doigt de dépasser.

Les tolérances dimensionnelles entre l'axe de doigt et le dispositif de guidage ont été établies de manière à garantir la fiabilité fonctionnelle du dispositif, même en cas d'encrassement ou d'applications de dimensions irrégulières. Le mécanisme de verrouillage est pré-lubrifié et peut être relubrifié si nécessaire.

Pour la fixation, les trous de montage oblongs ou hexagonaux permettent l'utilisation de vis à tête cylindrique ISO 4762 et de vis ou d'écrous à six pans conformes aux normes DIN 931 ou DIN 934.

Spécifications

Guide/cran d'arrêt

  • Acier, moulage de précision
    • Zingué, passivé bleuZBZB
    • Zingué et fini poudré
      noir, RAL 9005, finition texturéeSWSW
  • Inox, moulage de précisionNI AISI CF-8

Axe de doigt

  • Acier, durci
    Zingué, passivé bleu pour ZB/SW
    *Inox AISI 431, durci pour NI

Bras de verrouillage

  • Acier, moulage de précision
    Zingué, passivé bleu pour ZB/SW
  • Moulage de précision en inox AISI CF-8 pour NI

Ressort de compression
Inox AISI 316Ti

RoHS

GN 724.3 Loquets à ressort, acier/inox, avec goupille chanfreinée et bride pour montage en surface schéma
Masquer schéma technique
GN 724.3 Loquets à ressort, acier/inox, avec goupille chanfreinée et bride pour montage en surface schéma

Options d'article/Tableau

Type

Lcame d'indexage gauche
Rcame d'indexage droite

Goupille chanfreinée, n° d'identification

1Chanfrein, haut
2Chanfrein, bas
3Chanfrein, droit
4Chanfrein, gauche

Cran d'arrêt, n° d'identification

1Sans cran d'arrêt
2Avec cran d'arrêt
Afficher/Masquer colonnes
b1
Axe h11
Guide +0.1/+0.5		sah1k1
min.		l1 ≈l2l3l4l5l6l7Charge du ressort en N ≈
Initiale
Finale
13206.5101.55410351374826.51435
2030101528415541.55580402270
Afficher/Masquer colonnes
b1
Axe h11
Guide +0.1/+0.5		sb2dh2h3k2k3k4k5k6k7mA/F
13206.16.17.51.57.51812192.51.53410
203010.110.114514341027.5325517

Configuration et prix
Largeur b1
Carré s
Type


Goupille chanfreinée, n° d'identification




Matériau/Finition
noir, RAL 9005, finition texturée
Zingué, passivé bleu
Cran d'arrêt, n° d'identification


Largeur b1
Carré s
Type


Goupille chanfreinée, n° d'identification




Matériau/Finition
noir, RAL 9005, finition texturée
Zingué, passivé bleu
Cran d'arrêt, n° d'identification


Pièce sélectionnée (Comment commander)

Total (net)
27,65 CHF
plus TVA 2,24 CHF
brute 29,89 CHF
Disponible dans les 2-5 jours
Poids: 0,178 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 800,00 CHF -> 25 % de réduction
à partir de 1500,00 CHF -> 30 % de réduction
à partir de 2500,00 CHF -> 35 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF
