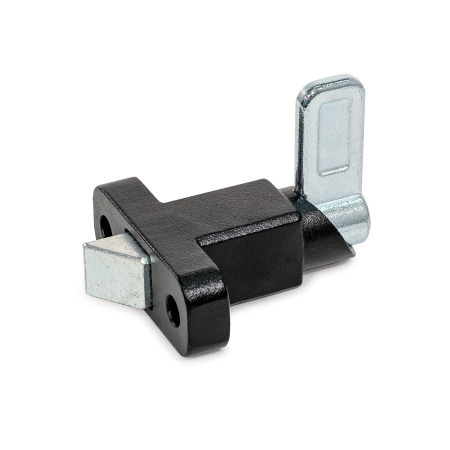

GN 724.2 Loquets à ressort Acier/inox, avec goupille chanfreinée et bride pour montage en surface

Loquets à ressort GN 724.2: Acier/inox, avec goupille chanfreinée et bride pour montage en surface
N° d'identification: 3 - Chanfrein, droit
Type: A - Position du bras de verrouillage perpendiculaire à la bride
Matériau/Finition: SW - noir, RAL 9005, finition texturée
Inox-classe-de-qualite-1

Famille de produits Inox, classe de qualité 1

La gamme de produits Hanser comprend un grand nombre de pièces standard en acier inoxydable de haute qualité. Leurs propriétés exceptionnelles leur permettent d'être utilisées dans des secteurs industriels très divers. Leur résistance à la corrosion et, tout particulièrement, à la rouille, contribue à préserver la valeur des machines et des équipements et à en assurer la longévité.

Pour mieux les différencier, les différentes qualités d'aciers inoxydables utilisés par Hanser sont classées en plusieurs catégories:

Edelstahl Güteklasse 1 Inox, classe de qualité 1

Edelstahl Güteklasse 2 Inox, classe de qualité 2

Edelstahl Güteklasse 4 Inox, classe de qualité 4

Afficher des informations détaillées sur les classes de qualité de l'acier inoxydable

Afficher tous les produits en acier inoxydable
Application Examples Overview of Cam Action Indexing Plunger Types Tolérances ISO fondamentales Caractéristiques de l'inox

Description du produit

Les loquets à ressort GN 724.2 dont dotés d'un axe de doigt de section carrée comportant une surface de blocage d'un côté et un chanfrein de l'autre. Lors d'un déplacement dans la direction de la goupille chanfreinée, l'axe de doigt glisse sur les rainures et les rebords, tandis que la goupille chanfreinée fait remonter l'axe de doigt dans le corps du guide. L'axe de doigt s'enclenche automatiquement lorsqu'il arrive au niveau de la surface de blocage. Le loquet peut être déverrouillé en tirant sur le bras de verrouillage.

L'encoche située au sommet de la courbe permet de bloquer le loquet pour empêcher temporairement l'axe de doigt de dépasser.

Les tolérances dimensionnelles entre l'axe de doigt et le dispositif de guidage ont été établies de manière à garantir la fiabilité fonctionnelle du dispositif, même en cas d'encrassement ou d'applications de dimensions irrégulières. Le mécanisme de verrouillage est pré-lubrifié et peut être relubrifié si nécessaire.

Plusieurs options de fixation sont disponibles. Les trous de montage hexagonaux permettent l'utilisation de vis à tête cylindrique ISO 4762 et de vis ou d'écrous à six pans conformes aux normes DIN 931 ou DIN 934.

Spécifications

Guide

  • Acier, moulage de précision
    • Zingué, passivé bleuZBZB
    • Zingué et fini poudré
      noir, RAL 9005, finition texturéeSWSW
  • Inox, moulage de précisionNI AISI CF-8

Axe de doigt

  • Acier, durci
    Zingué, passivé bleu pour ZB/SW
  • Inox AISI 431, durci pour NI

Bras de verrouillage

  • Acier, moulage de précision
    Zingué, passivé bleu pour ZB/SW
  • Moulage de précision en inox AISI CF-8 pour NI

Ressort de compression
Inox AISI 316Ti

RoHS

GN 724.2 Loquets à ressort, acier/inox, avec goupille chanfreinée et bride pour montage en surface schéma
Masquer schéma technique
GN 724.2 Loquets à ressort, acier/inox, avec goupille chanfreinée et bride pour montage en surface schéma

Options d'article/Tableau

Type

APosition du bras de verrouillage perpendiculaire à la bride
BPosition du bras de verrouillage parallèle à la bride

N° d'identification

1Chanfrein, haut
2Chanfrein, bas
3Chanfrein, droit
4Chanfrein, gauche
Afficher/Masquer colonnes
b
Axe h11
Guide +0.1/+0.5		sadh1h2l1 ≈l2l3l4l5l6mA/FCharge du ressort en N ≈
Initiale
Finale
13206.56.17.51.55410351374834101435
20301010.11558415541.5558055172270
