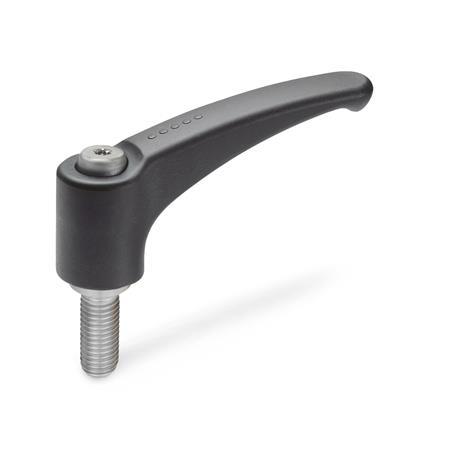

GN 604.1 Manettes indexables Plastique, insert en inox, avec goujon fileté

Manettes indexables GN 604.1: Plastique, insert en inox, avec goujon fileté
Original design
code: ERZ.SST-p
Couleur: SG - gris foncé, RAL 7021, finition mat
Inox

Famille de produits en inox

Les pièces standard en inox ont été conçues pour le secteur agro-alimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

  • résistance à la corrosion
  • ajustement précis
  • écologique
Afficher tous les produits en inox
Inox-classe-de-qualite-1

Famille de produits Inox, classe de qualité 1

La gamme de produits Hanser comprend un grand nombre de pièces standard en acier inoxydable de haute qualité. Leurs propriétés exceptionnelles leur permettent d'être utilisées dans des secteurs industriels très divers. Leur résistance à la corrosion et, tout particulièrement, à la rouille, contribue à préserver la valeur des machines et des équipements et à en assurer la longévité.

Pour mieux les différencier, les différentes qualités d'aciers inoxydables utilisés par Hanser sont classées en plusieurs catégories:

Edelstahl Güteklasse 1 Inox, classe de qualité 1

Edelstahl Güteklasse 2 Inox, classe de qualité 2

Edelstahl Güteklasse 4 Inox, classe de qualité 4

Afficher des informations détaillées sur les classes de qualité de l'acier inoxydable

Afficher tous les produits en acier inoxydable
Ergostyle

Famille de produits Ergostyle

Les pièces standard Ergostyle associent fonctionnalité et ergonomie à une apparence attrayante. Les nombreux prix attribués en matière de design constituent une preuve de grande qualité. Les produits Ergostyle sont marqués de cinq petits points.

  • un design fonctionnel et ergonomique
  • qualité de conception exceptionnelle (nombreux prix de design)
Afficher tous les produits Ergostyle

Description du produit

Les manettes indexables GN 604.1, comme tous les produits de la famille Ergostyle®, sont réputées pour leur style mais aussi pour leur forme ergonomique.

En tirant la manette, les dentelures sont libérées, ce qui permet de la faire pivoter dans l'une ou l'autre direction pour atteindre la position idéale. Lorsque la poignée est relâchée, les dentelures se réenclenchent automatiquement.

Spécifications

Poignée
Plastique, polyamide (PA)

  • renforcé de fibre de verre
  • Température de fonctionnement -30 °C à +130 °C
  • gris foncé, RAL 7021, finition matSGSG
  • orange, RAL 2004, finition matOROR

Bague d'engrenage
Zinc moulé sous pression

Insert / vis de retenue
Inox AISI 303

RoHS

GN 604.1 Manettes indexables, plastique, insert en inox, avec goujon fileté schéma
Masquer schéma technique
GN 604.1 Manettes indexables, plastique, insert en inox, avec goujon fileté schéma

Options d'article/Tableau
Afficher/Masquer colonnes
l1d1l2d2d3h1h2h3h4
Course
44M 4--1216202532--1015.524.53.530.53.5
44M 5M 6-121620253240501015.524.53.530.53.5
63M 6M 8-1620253240506313.519313.538.54
78M 8M 10M 12202532405063801623363.546.54
95M 10M 12-202532405063801926.543556.54

Configuration et prix
Longueur de la poignée l1
Filetage de raccordement d1
Longueur du filetage l2
Couleur
orange
gris foncé
Caractéristiques





Longueur de la poignée l1
Filetage de raccordement d1
Longueur du filetage l2
Couleur
orange
gris foncé

Pièce sélectionnée (Comment commander)

Total (net)
7,30 CHF
plus TVA 0,59 CHF
brute 7,89 CHF
En stock
Poids: 0,018 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF
