GN 2291 Scharnierflügel Aluminium, für Aluprofile / Flächenelemente

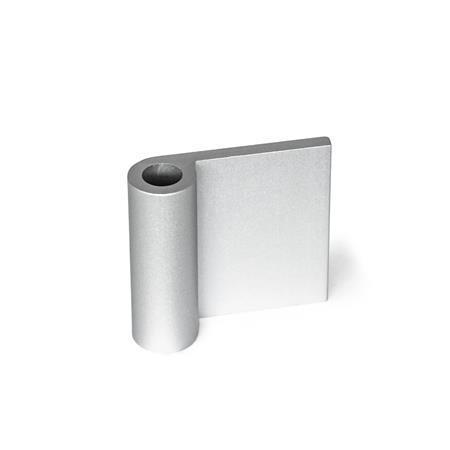

Scharnierflügel GN 2291: Aluminium, für Aluprofile / Flächenelemente
Form: AF - Scharnierflügel außenliegend
Kennzeichen: A - ohne Bohrungen
Normelemente-fuer-Profilsysteme

Produktfamilie Normelemente für Profilsysteme

Normelemente dieser Produktfamilie sind kompatibel mit Aluprofilen des i- und b-Baukastens, sowie mit den gängigsten Aluminium-Profilsystemen anderer Hersteller. Über Nutensteine bzw. Hammerkopfschrauben oder -muttern lassen sich die Ganter-Normelemente einfach in der Nut der Profile montieren.

Alle kompatiblen Produkte anzeigen
Betriebsanleitung zu GN 2290

Produktbeschreibung

Scharnierflügel GN 2291 können zusammen mit Bolzensets GN 2290 zu individuellen Scharniervarianten kombiniert werden.

Ab einer Scharnierflügellänge von l2 ≥ 250 mm können aufgrund der größeren Bohrungsabstände individuelle Längen durch Kürzen der Scharnierflügel realisiert werden.

Ausführung

Aluminium
eloxiert, naturfarbenELEL

RoHS

Zubehör

GN 2290 Bolzensets
GN 50b Nutensteine
GN 50i Nutensteine
GN 51b Hammerkopfmuttern

Auf Anfrage

  • andere Längen und Bohrungsabstände
  • andere Oberflächen
GN 2291 Scharnierflügel, Aluminium, für Aluprofile / Flächenelemente Skizze
Technische Zeichnung ausblenden
GN 2291 Scharnierflügel, Aluminium, für Aluprofile / Flächenelemente Skizze

Artikelvarianten / Tabelle

Form

AFScharnierflügel außenliegend
ANScharnierflügel außenliegend, mit Führungssteg
IFScharnierflügel innenliegend
INScharnierflügel innenliegend, mit Führungssteg

Kennzeichen

Aohne Bohrungen
Cmit Senkbohrungen
Spalten ein-/ausblenden
l1
Form AF
Form AN
Form IF
Form IN		l2d1d2d3kl3l4m1
Form AF / AN
Form IF / IN		m2m3m4n - 0.3s1s2
43504080250*400*6.614840364320.427.5505015083.56.5
*nur in den Formen AF / IF lieferbar

Artikelauswahl und -konfiguration
l1 (Form AF / AN)
l1 (Form IF / IN)
l2
Form




Kennzeichen


Oberfläche
eloxiert, naturfarben
l1 (Form AF / AN)
l1 (Form IF / IN)
l2
Form




Kennzeichen


Oberfläche
eloxiert, naturfarben

Montagehinweis
a95d5f1a-3eca-43fc-83ef-13236da6dc53

linke / rechte Scharniere

Es lassen sich durch die entsprechende Einbaurichtung der Lagerbuchsen in den Scharnierflügel rechte oder linke Scharniere erzeugen.
72e69018-fca2-42d7-82fe-cfb621325b2f

Befestigung am Türrahmen

Für die Montage einer aushängbaren Tür müssen zwei gleichartige Scharniere am Türrahmen befestigt werden.

Soll die Tür gegen Aushängen gesichert sein, muss die Tür jeweils mit mindestens einem rechten und einem linken Scharnier befestigt werden.
4ab8bd66-2f7b-4f49-b481-1bd920baf9e0

Montage

  1. Die Lagerbuchse in der gewünschten Einbaurichtung auf dem Scharnierflügel positionieren. Anschließend eine Schraube mit Bund wie z. B. Linsenschrauben ISO 7380 in die Lagerbuchse stecken um den Bund der Lagerbuchse beim Einschlagen vor Beschädigungen zu schützen.
  2. Die Lagerbuchse einschlagen, bis zwischen dem Bund der Lagerbuchse und dem Scharnierflügel ein Abstand von ca. 1 mm verbleibt.
  3. Den an der Lagerbuchse entstandenen Grat mit einem Messer entfernen.
  4. Nun die Lagerbuchse vollständig einschlagen.
  5. Schraube entnehmen.
  6. Steckkerbstift in die Lagerbuchse schlagen.
  7. Abdeckkappe auf der gegenüberliegenden Seite des Scharnierflügels einsetzen.

Das Einbringen der übrigen Lagerbuchsen erfolgt gemäß den Punkten 1 bis 5.

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
7,05 CHF
zzgl. ges. Mehrwertsteuer 0,57 CHF
brutto 7,62 CHF
Verfügbar innerhalb von 2-5 Tagen
Gewicht: 0,023 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
