GN 822.12 Miniraster Edelstahl, mit Anschraubflansch, mit und ohne Rastsperre

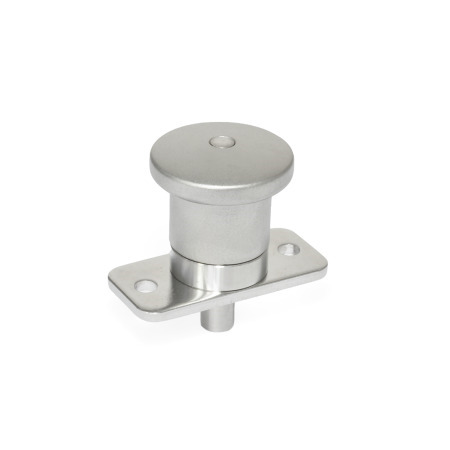

Miniraster GN 822.12: Edelstahl, mit Anschraubflansch, mit und ohne Rastsperre
Form: BN - ohne Rastsperre, mit Edelstahl-Knopf
Edelstahl-Gueteklasse-4

Produktfamilie Edelstahl-Güteklasse 4

Das Hanser Produktsortiment umfasst eine Vielzahl an Normelemente, aus hochwertigen, nichtrostenden Edelstählen. Diese werden aufgrund ihrer herausragenden Eigenschaften in vielen Industriezweigen verwendet. Insbesondere die Korrosions- und Rostbeständigkeit trägt zur Wertstabilität und Langlebigkeit von Anlagen und Einrichtungen bei.

Zur einfacheren Unterscheidung sind die von Hanser verwendeten Edelstähle in Edelstahl-Güteklassen eingeteilt:

Edelstahl Güteklasse 1 Güteklasse 1, normale Qualität

Edelstahl Güteklasse 2 Güteklasse 2, hohe Qualität

Edelstahl Güteklasse 4 Güteklasse 4, höchste Qualität

Detaillierte Infos zu den Edelstahl-Güteklassen anzeigen

Alle Edelstahl-Produkte anzeigen
Angaben zur Belastbarkeit Zusammenstellung der Rastbolzen-Bauarten ISO-Passungen Kunststoff-Eigenschaften Edelstahl-Eigenschaften

Produktbeschreibung

Miniraster GN 822.12 zeichnen sich durch kleine Baumaße aus.

Bei den Formen C und CN kann der Knopf nach dem Einziehen des Raststiftes um 30° gedreht werden, wodurch er mittels Rastsperre in „eingezogener“ Postition gehalten wird.

Ausführung

Führung / Raststift
Edelstahl 1.4404

Knopf

  • Form B und C
    Kunststoff, Polyamid (PA)
    schwarz, matt
  • Form BN und CN
    Edelstahl 1.4408
    matt gestrahlt
  • nicht demontierbar

Druckfeder
Edelstahl 1.4571

RoHS

Auf Anfrage

  • mit rotem Knopf
GN 822.12 Miniraster, Edelstahl, mit Anschraubflansch, mit und ohne Rastsperre Skizze
Technische Zeichnung ausblenden
GN 822.12 Miniraster, Edelstahl, mit Anschraubflansch, mit und ohne Rastsperre Skizze

Artikelvarianten / Tabelle

Form

Bohne Rastsperre, mit Kunststoff-Knopf
BNohne Rastsperre, mit Edelstahl-Knopf
Cmit Rastsperre, mit Kunststoff-Knopf
CNmit Rastsperre, mit Edelstahl-Knopf
Spalten ein-/ausblenden
d1
Stift h9
Bohrung +0.03/+0.08		l1b1b2d2 -0.05/-0.1d3d4kl2l3l4l5
Rastweg		Federdruck in N ≈
Anfang
Ende
451035158214.32520.5225411
5612401810254.33025.52.526614
6612401810254.33025.52.526614
81020502314335.338352.53101132
101020502314335.338352.53101132

Artikelauswahl und -konfiguration
Durchmesser d1
Länge l1
Form




Durchmesser d1
Länge l1
Form




Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
23,30 CHF
zzgl. ges. Mehrwertsteuer 1,89 CHF
brutto 25,19 CHF
Verfügbar innerhalb von 2-5 Tagen
Gewicht: 0,024 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF
