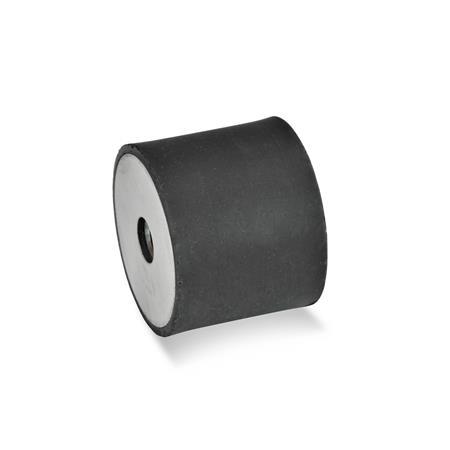

Gummipuffer GN 451

Form: EE - mit zwei Innengewinden

Produktfamilie Edelstahl-Güteklasse 2

Das Hanser Produktsortiment umfasst eine Vielzahl an Normelemente, aus hochwertigen, nichtrostenden Edelstählen. Diese werden aufgrund ihrer herausragenden Eigenschaften in vielen Industriezweigen verwendet. Insbesondere die Korrosions- und Rostbeständigkeit trägt zur Wertstabilität und Langlebigkeit von Anlagen und Einrichtungen bei.

Zur einfacheren Unterscheidung sind die von Hanser verwendeten Edelstähle in Edelstahl-Güteklassen eingeteilt:

Güteklasse 1, normale Qualität

Güteklasse 2, hohe Qualität

Güteklasse 4, höchste Qualität

Detaillierte Infos zu den Edelstahl-Güteklassen anzeigen

Alle Edelstahl-Produkte anzeigen

Bauartenübersicht Schwingungsdämpfer / Anschlagpuffer / Gummipuffer Konstruktionshinweise Anschlagpuffer / Gummipuffer Federkennwerte GN 351 / GN 451 Kunststoff-Eigenschaften Edelstahl-Eigenschaften

Produktbeschreibung

Gummipuffer GN 451 eignen sich zur elastischen Lagerung von Aggregaten wie Motoren, Kompressoren und Pumpen.

Ausführung

Gummi
Naturkautschuk (NR), schwarz

auf Deckbleche aufvulkanisiert
Einsatztemperatur -40 °C bis +80 °C
Härte Shore A ±5
mittel55

Deckbleche / Gewindebuchsen / Gewindezapfen
Edelstahl 1.4301

RoHS

Auf Anfrage

Gummi in grau
in Härte
- weich40
- hart70

d₁	h Form EE	Form ES	Form SS	d₂	Länge l	s	t ≈

6	-	-	-	-	7	-	-	-	-	-	-	7	-	-	-	-	-	-	M 3	6	0.8	3
8	8	13	-	-	8	13	-	-	-	-	-	8	13	-	-	-	-	-	M 3	6	1	3
10	10	15	20	-	10	15	20	-	-	-	-	10	15	20	-	-	-	-	M 4	10	1.2	4
15	10	15	20	-	10	15	20	25	30	-	-	8	10	15	20	25	-	-	M 4	10	1.4	4
16	15	20	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	M 5	-	1.7	5
20	15	20	25	-	15	20	25	30	-	-	-	8.5	15	20	25	30	-	-	M 6	18	2	6
25	20	25	30	-	15	20	30	-	-	-	-	10	15	20	25	30	-	-	M 6	18	2	6
30	20	25	30	40	15	20	25	30	40	-	-	15	20	25	30	40	-	-	M 8	20	2	8
40	20	30	40	-	20	30	40	-	-	-	-	20	30	40	45	-	-	-	M 8	23	2	8
40	-	-	-	-	20	28	35	40	-	-	-	20	25	-	-	-	-	-	M 10	23	2	8
50	30	35	40	50	20	25	30	35	40	45	50	20	25	30	35	40	45	50	M 10	28	2	8
60	30	40	50	-	30	35	40	50	-	-	-	30	40	50	-	-	-	-	M 10	28	2	8
70	30	35	45	50	30	45	50	70	-	-	-	30	35	45	-	-	-	-	M 10	28	3	8
75	30	40	50	55	25	40	45	50	55	-	-	25	40	50	55	-	-	-	M 12	37	3	11
100	40	55	60	75	40	55	60	75	-	-	-	40	55	60	75	-	-	-	M 16	41	3	14
125	55	75	-	-	55	75	-	-	-	-	-	55	75	-	-	-	-	-	M 16	41	3	14

d₁

h
Form EE

Form ES

Form SS

d₂

Länge l

t ≈
