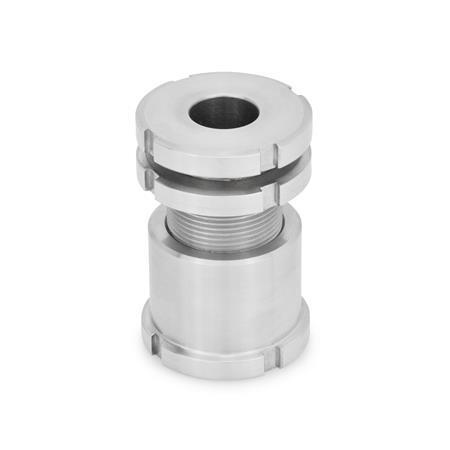

Ausgleich-Elemente GN 350

Werkstoff: NI - Edelstahl
Form: AK - mit Kontermutter

Produktfamilie Edelstahl-Güteklasse 1

Das Hanser Produktsortiment umfasst eine Vielzahl an Normelemente, aus hochwertigen, nichtrostenden Edelstählen. Diese werden aufgrund ihrer herausragenden Eigenschaften in vielen Industriezweigen verwendet. Insbesondere die Korrosions- und Rostbeständigkeit trägt zur Wertstabilität und Langlebigkeit von Anlagen und Einrichtungen bei.

Zur einfacheren Unterscheidung sind die von Hanser verwendeten Edelstähle in Edelstahl-Güteklassen eingeteilt:

Güteklasse 1, normale Qualität

Güteklasse 2, hohe Qualität

Güteklasse 4, höchste Qualität

Detaillierte Infos zu den Edelstahl-Güteklassen anzeigen

Alle Edelstahl-Produkte anzeigen

Edelstahl-Eigenschaften

Produktbeschreibung

Ausgleich-Elemente GN 350 werden zum Nivellieren, Justieren und Verbinden eingesetzt. Sie bestehen aus einem Schrauben-Oberteil und einem Muttern-Unterteil. Über ein Feingewinde ist eine stufenlose und präzise Einstellung, sowie Nachstellung mittels Hakenschlüssel DIN 1810 möglich. Ein Sicherungsring dient als Höhenbegrenzung für die max. Verstellhöhe.

Normalerweise ist die Schraube durch die statische Belastung beim Anziehen der Befestigungsschraube dauerhaft gesichert.

Ist dies nicht ausreichend oder wird keine Befestigungsschraube eingesetzt, wird Form AK (mit Kontermutter) empfohlen.

Ausführung

EdelstahlNI 1.4305 (X 10 CrNiS 18-9)

RoHS

Zubehör

Hakenschlüssel DIN 1810 (Artikelnummer siehe Tabelle)

Service-Telefon

d₁	d₂	d₃	h₁ Form A	Form AK	h₂	h₃ Verstellweg Form A	Form AK	für Schraube	Statische Belastbarkeit F in kN F₁*	F₂**	Artikel-Nr. Hakenschlüssel

25	6.6	M 15 x 1	28	33	43	15	10	M 6	27.1	20.2	DIN 1810-A25-28
32	6.6	M 20 x 1	35	41	55	20	14	M 6	43.4	36.5	DIN 1810-A30-32
32	9	M 20 x 1	35	41	55	20	14	M 8	43.4	30.8	DIN 1810-A30-32
32	11	M 20 x 1	35	41	55	20	14	M 10	43.4	23.4	DIN 1810-A30-32
45	11	M 30 x 1,5	42	49	67	25	18	M 10	84	64	DIN 1810-A45-50
45	13.5	M 30 x 1,5	42	49	67	25	18	M 12	84	54.8	DIN 1810-A45-50
45	17.5	M 30 x 1,5	42	49	67	25	18	M 16	84	28.9	DIN 1810-A45-50
58	17.5	M 40 x 1,5	54	63	86	32	23	M 16	148	92.9	DIN 1810-A58-62
58	22	M 40 x 1,5	54	63	86	32	23	M 20	148	59	DIN 1810-A58-62
58	26	M 40 x 1,5	54	63	86	32	23	M 24	148	20.3	DIN 1810-A58-62
70	22	M 50 x 1,5	66	77	106	40	29	M 20	225	136	DIN 1810-A68-75
70	26	M 50 x 1,5	66	77	106	40	29	M 24	225	97.3	DIN 1810-A68-75
70	33	M 50 x 1,5	66	77	106	40	29	M 30	225	20.6	DIN 1810-A68-75
80	26	M 60 x 2	76	87	126	50	39	M 24	323	195.3	DIN 1810-A80-90
80	33	M 60 x 2	76	87	126	50	39	M 30	323	118.6	DIN 1810-A80-90
80	39	M 60 x 2	76	87	126	50	39	M 36	323	38.2	DIN 1810-A80-90
