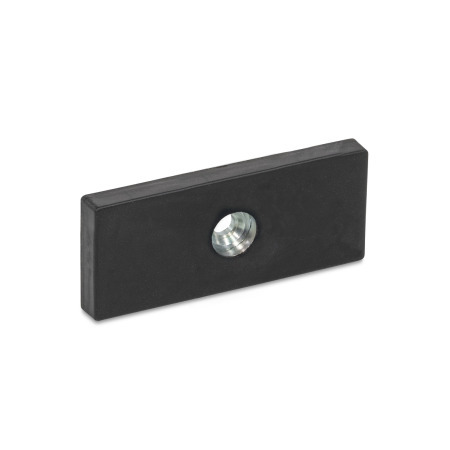

GN 57.4 Haltemagnete Neodym-Eisen-Bor, mit Senkbohrung, mit Gummiummantelung

Form: A - mit 1 Senkbohrung
Farbe: SW - schwarz

Produktbeschreibung

Haltemagnete GN 57.4 mit Gummiummantelung bilden im Verbund mit dem Stahlteil ein System, welches den Magnet schirmt, verstärkt und den magnetischen Fluss optimal auf die gummierte Haftfläche konzentriert.
Der Gummi schützt empfindliche Oberflächen vor Beschädigungen durch den Magnet und verfügt zudem über einen großen Reibungskoeffizienten, wodurch sich hohe seitliche Verschiebekräfte ergeben.

Ausführung

Magnet
NdFeB
Neodym, Eisen, Bor
Einsatztemperatur bis 80 °C


Stahlteil
verzinkt


Ummantelung
Thermoplastisches Elastomer (TPE)

  • schwarzSWSW
  • weißWSWS
  • Härte ≈ 80 Shore A

RoHS

Zubehör

Haltescheiben GN 70
Haftscheiben GN 70.1

Auf Anfrage

  • andere Farben
  • andere Shorehärten
Technische Zeichnung ausblenden
GN 57.4 Haltemagnete, Neodym-Eisen-Bor, mit Senkbohrung, mit Gummiummantelung Skizze

Artikelvarianten / Tabelle

Form

Amit 1 Senkbohrung
Bmit 2 Senkbohrungen
Spalten ein-/ausblenden
bl1d1d2
Form A

Form B
hl2Nennhaftkräfte in N
22.5354.38861775
22.5554.389630120
22.5754.388650195
45595.512128.527240
45746.512128.536360
451106.512128.568530

Artikelauswahl und -konfiguration

Breite b
Länge l1
Form


Farbe
SW
WS
Breite b
Länge l1
Form


Farbe
SW
WS

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
13,30 CHF
zzgl. ges. Mehrwertsteuer 1,08 CHF
brutto 14,38 CHF
Verfügbar innerhalb von 2-5 Tagen
Gewicht: 0,022 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF
