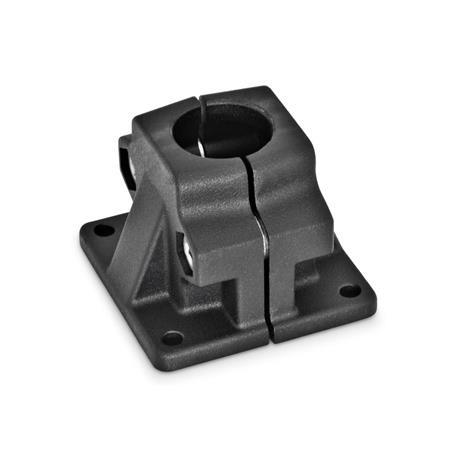

GN 165 Fuß-Klemmverbinder Aluminium, zweiteilig

Produktbild

GN 165 Fuß-Klemmverbinder, Aluminium d<sub>1</sub> / s: B - Bohrung
Oberfläche: SW - schwarz, RAL 9005, strukturmatt
d1 / s: B - Bohrung
Oberfläche: SW - schwarz, RAL 9005, strukturmatt
GN 165 Fuß-Klemmverbinder, Aluminium d<sub>1</sub> / s: B - Bohrung
Oberfläche: SW - schwarz, RAL 9005, strukturmatt GN 165 Fuß-Klemmverbinder, Aluminium d<sub>1</sub> / s: B - Bohrung
Oberfläche: BL - gestrahlt, matt GN 165 Fuß-Klemmverbinder, Aluminium d<sub>1</sub> / s: V - Vierkant
Oberfläche: BL - gestrahlt, matt GN 165 Fuß-Klemmverbinder, Aluminium d<sub>1</sub> / s: V - Vierkant
Oberfläche: SW - schwarz, RAL 9005, strukturmatt

Produktbeschreibung

Hinweis

Die Klemmbohrungen der Fuß-Klemmverbinder GN 165 sind unbearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.

Die Vierkant-Ausführungen sind auch zur Verwendung an Profilsystemen geeignet.

An den Schraubstellen z verkleinern die Zylinderschrauben den Querschnitt zum Klemmen.

Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben, durch die in der Tabelle als Zubehör angegebene verstellbaren Klemmhebel GN 911 ersetzt werden.

Ausführung

Aluminium
  • kunststoffbeschichtet
    schwarz, RAL 9005, strukturmattSWSW
  • gestrahlt, mattBLBL

Zylinderschrauben DIN 912
Edelstahl, nichtrostend 1.4301
Sechskantmuttern DIN 985
Edelstahl, nichtrostend 1.4301
selbstsichernd durch Polyamidring

RoHS

Zubehör

Verstellbare Klemmhebel GN 911

Technische Zeichnung

3D
Technische Zeichnung ausblenden
GN 165 Fuß-Klemmverbinder, Aluminium Skizze

Artikelvarianten / Tabelle

Kennziffer

2mit 2 Edelstahl-Zylinderschrauben DIN 912
Spalten ein-/ausblenden
d1
Bohrung
s
Vierkant
d2k
Klemm-
länge
l1l2tx1x2y1y2z
Schraub-
stellen
Zubehör
empf. Klemmhebel
GN 911 für
 z
l3
B 20V 207586946775607560M8-3563 | 78
B 25V 257586946775607560M8-3563 | 78
B 30V 307586946775607560M8-3563 | 78
B 40V 4011919870141159011990M10-6078 | 92
B 42-11919870141159011990M10-6078 | 92
B 45V 4511919870141159011990M10-6078 | 92
B 48-11919870141159011990M10-6078 | 92
B 50V 5011919870141159011990M10-6078 | 92

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Vierkant s
Bohrung d1
Kennziffer

Oberfläche
BL
SW

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
43,40 CHF
zzgl. ges. Mehrwertsteuer 3,34 CHF
brutto 46,74 CHF
Kurzfristig verfügbar
Gewicht: 0,300 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 50,00 CHF
