GN 3971 Kegelradgetriebe Gehäuse Aluminium

Produktbild

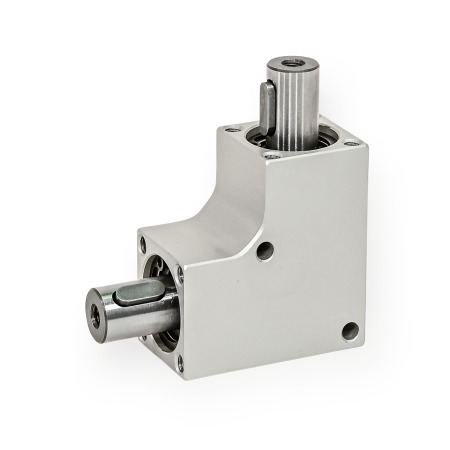

GN 3971 Kegelradgetriebe, Gehäuse Aluminium

Produktbeschreibung

Hinweis

Kegelradgetriebe GN 3971 können bei sehr kompakten Abmessungen hohe Drehmomente übertragen. Sie bilden eine einsatzbereite Funktionseinheit und können in vielfältigen Anwendungen wie z. B. Höhenverstellungen oder Umlenkungen eingesetzt werden.

Durch die zahlreichen Befestigungsbohrungen wird eine einfache Montage in beliebiger Lage ermöglicht. Die Winkellagen der Passfedern sind beliebig angeordnet.

Ausführung

Gehäuse

  • Aluminium
  • gekapselt gegen Staubeintritt
  • eloxiert, naturfarbenAN

Kegelräder
Stahl einsatzgehärtet


Kugellager

  • Stahl
  • abgedichtet (Dichtscheiben 2RS)

Temperaturbereich: -20 °C bis +60 °C


RoHS

Technische Zeichnung

3D
Technische Zeichnung ausblenden
GN 3971 Kegelradgetriebe, Gehäuse Aluminium Skizze

Artikelvarianten / Tabelle

Form

LWinkelgetriebe 90°
Spalten ein-/ausblenden
b1d1 j6b2d2d3**hl1l2l3l4m1t1t2
186213-0.8321282232.115.4
2082169.20.8351282251.9515.3
24104*1911.81.5421612330218
261242113.61.5461612333219.5
301242416.41.55316123382.118.3
321242819.81.55616123402.118.3
351243020.41.5601612342.52.118.3
Spalten ein-/ausblenden
b1d4d5***d6***d7****m2m3m4m5
183.1M 3M 3M 368.51311
203.1M 3M 3M 37101510
244.1M 4M 4M 48121816
264.1M 4M 4M 59132016
304.1M 4M 4M 511152216
324.1M 4M 4M 512172416
354.1M 4M 4M 513.517.52616
* abweichend zur DIN 6885

** theoretisch nutzbarer Naben-Ø

*** nutzbare Gewindetiefe: min. 2 x d5 / d6

**** nutzbare Gewindetiefe: min. 1,6 x d7

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
b1
Form

d1
Oberfläche

Mechanische Eigenschaften

Übersetzung i

1:1

Verdrehspiel an der Abtriebswelle

3° ± 0,5°

Drehrichtung Welle

beliebig

Lebensdauer (Richtwert)

1.000 Stunden bei voller Belastung und Drehzahl von 500 min-1,
bei einer Einschaltdauer von 20% bei 5 Minuten
(1 Minute Betrieb + 4 Minuten Pause) und Umgebungstemperatur von 20 °C

Wartung

lebensdauergeschmiert mit Fett, wartungsfrei

Spalten ein-/ausblenden
b1max. Drehmoment in Nm
bei 100 min-1

bei 500 min-1

bei 1000 min-1
max. Radialkraft
in N*
max. Axialkraft
in N**
180,350,10,16060
200,750,30,3100100
242,511120120
2641,51,5140140
30522240240
32833550550
351044550550

*bei Axialkraft = 0, **bei Radialkraft = 0

Montagehinweis

Bei der Montage dürfen keine Kräfte auf das Gehäuse wirken bzw. in die Lager eingeleitet werden. Empfohlen wird z. B. die Verwendung der Gewindebohrungen d6 in der Welle.

Zum Ausgleich von fertigungsbedingten Wellenversätzen und Lauftoleranzen, sowie zum Dämpfen von Schwingungen und Stößen, wird die Verwendung einer entsprechenden Kupplung empfohlen.

Anwendungsbeispiel

MD3971_AN-45719-0

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
189,00 CHF
zzgl. ges. Mehrwertsteuer 15,31 CHF
brutto 204,31 CHF
Verfügbar innerhalb von 2-5 Tagen
Gewicht: 0,060 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 50,00 CHF
