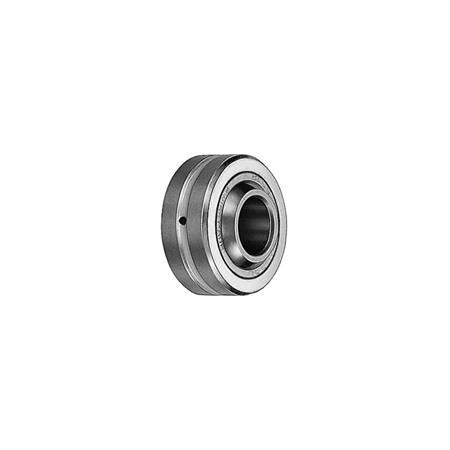

DIN 648-K UNIBAL-Gelenklager nachschmierbar und wartungsfrei

DIN 648-K UNIBAL-Gelenklager, nachschmierbar und wartungsfrei
Normblatt DIN 648-K Diese Seite drucken Technische Hinweise

Produktbeschreibung

Die nach der alten Norm DIN 648-K (neu DIN ISO 12240-1) gefertigten UNIBAL-Gelenklager sind ideale, erstklassige Präzisions-Maschinenelemente zur Uebertragung von Pendelbewegungen unter veränderlichen Winkeln.

Bei der Auswahl kontaktieren Sie bitte unsere Technik.

Ausführung

Form SS
Gehäuse

  • für d1 = 2 - 12: Stahl C35Pb
  • ab d1 = 14: Stahl C35 verzinkt, blau chromatiert

Innenring
Wälzlagerstahl 100Cr6 gehärtet, geschliffen, poliert

Lagerschale
Bronze

Form SSA
Gehäuse

  • für d1 = 2 - 16: Stahl C35Pb
  • ab d1 = 18: Stahl Ck35 verzinkt, blau chromatiert

Innenring
Wälzlagerstahl 100Cr6
gehärtet, verchromt

Form SSE (nur Gr. 3-30)
Gehäuse

  • für d1 = 3 - 12: Stahl C35Pb
  • ab d1 = 14: Stahl C35 verzinkt, blau chromatiert

Innenring
Wälzlagerstahl 100Cr6

  • gehärtet, verchromt
  • mit selbstschmierendem Uniflon-Gewebe (PTFE)

RoHS

DIN 648-K UNIBAL-Gelenklager, nachschmierbar und wartungsfrei Skizze
Technische Zeichnung ausblenden
DIN 648-K UNIBAL-Gelenklager, nachschmierbar und wartungsfrei Skizze

Artikelvarianten / Tabelle

Form

SSStahl/Bronze, nachschmierbar
SSAStahl/Stahl, nachschmierbar
SSEStahl/Bronze/PTFE, wartungsfrei
Spalten ein-/ausblenden
d1 H7b1 0/-0.05b2 ±0.2d2 h6d3d4
Kugel-Ø		w
Kippwinkel
24.83.693.6616
364.5125.27.9315
475.25146.59.5214
586167.711.1113
696.7518912.713
81292210.415.8814
101410.52612.919.0513
1216123015.422.2313
141913.53416.825.416
1621153819.428.5815
182316.54221.931.7515
2025184624.434.9215
2228205025.838.115
2531225629.642.8515
3037256634.850.817

Artikelauswahl und -konfiguration
d1
Form



Ausführungen







d1
Form



Ausgewählter Artikel (Bestellbeispiel)

Preis
Auf Anfrage
Sofort lieferbar
Gewicht: 0,005 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF

CAD-Daten

Zur Zeit ist für diesen Artikel noch kein Direkt-Download von 3D-CAD-Daten oder 2D-Daten möglich. Bitte senden Sie Ihre Anfrage per Mail direkt an uns. In Kürze senden wir Ihnen dann die gewünschten CAD-Daten zu.
