GN 752 Gelenkstücke für Gabelgelenke GN 751, Stahl

Produktbild

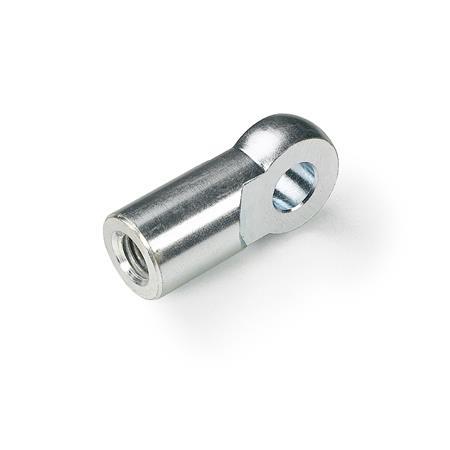

GN 752 Gelenkstücke, Stahl

Produktbeschreibung

Hinweis

Gelenkstücke GN 752 sind auf die Abmessungen von Gabelköpfen DIN 71752 bzw. Gabelgelenke GN 751 abgestimmt.

Ausführung

Stahl

  • Festigkeitsklasse 5
  • verzinkt, blau passiviert

RoHS

Technische Zeichnung

3D
Technische Zeichnung ausblenden
GN 752 Gelenkstücke, Stahl Skizze

Artikelvarianten / Tabelle

Spalten ein-/ausblenden
d1 H9d2d3d4Länge lr-0.2t
min.
w
min.
6M 61014228.5612218°
8M 814182912816218°
10M 10182335141020212°
12M 12202743171224216°
14M 14243050191428214°
16M 16263656221632216°

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Ausführungen

Bohrung d1
Gewinde d2

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
7,00 CHF
zzgl. ges. Mehrwertsteuer 0,57 CHF
brutto 7,57 CHF
Sofort lieferbar
Gewicht: 0,010 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 50,00 CHF

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Bitte geben Sie den im Bild gezeigten Code ein!

Als Favorit speichern

Bitte geben Sie den im Bild gezeigten Code ein!

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:45 - 12:00 Uhr und von 13:00 - 17:00 Uhr erreichbar unter: +41 44 951 05 06

Zu den Produkt-Sonderanfertigungen

GN 752-6-M6GN 752-8-M8GN 752-10-M10GN 752-12-M12GN 752-14-M14GN 752-16-M16
