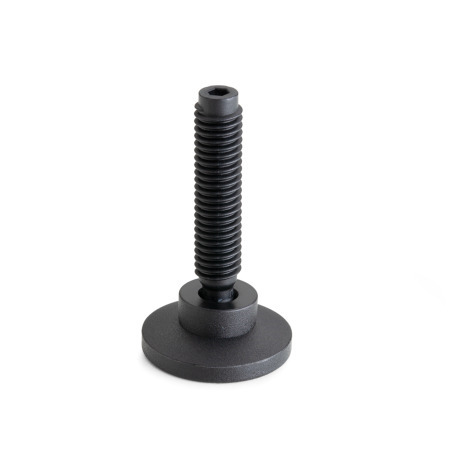

Gelenkstücke GN 638.9 werden aus Kunststoff hergestellt und sind dadurch leicht, korrosionsbeständig und elektrisch isolierend.
Sie werden zum Aufstellen und Nivellieren von Geräten und Vorrichtungen oder zum Andrücken und Spannen verwendet.
Das Druckstück aus Kunststoff verhindert Beschädigungen an empfindlichen Oberflächen.
Der Kugelzapfen bildet in Kombination mit dem Druckstück ein Kugelgelenk, welches sich an unebene oder nicht rechtwinklig zur Schraubenachse liegende Auflageflächen anpasst. Zudem wird verhindert, dass sich die Drehbewegung der Verstellspindel auf das Druckstück überträgt.
Die Gelenkstücke werden demontiert geliefert. Der Kugelzapfen der Verstellspindel lässt sich einfach in das Druckstück eindrücken und bei Bedarf wieder demontieren. Der Kugeldurchmesser d3 ist kleiner als der Kerndurchmesser des Gewindes, sodass sich die Verstellspindel kugelseitig einschrauben lässt.
Die angegebene statische Belastbarkeit dient als Richtwert, je nach Einsatzfall muss zusätzlich ein entsprechender Sicherheitsfaktor berücksichtigt werden.
Ausführung
Druckstück
Kunststoff, Polyacetal (POM)
schwarz, matt
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist. Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb! Telefon+41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS(engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung: ab 200,00 CHF -> 10 % Rabatt ab 300,00 CHF -> 15 % Rabatt ab 600,00 CHF -> 20 % Rabatt ab 800,00 CHF -> 25 % Rabatt ab 1500,00 CHF -> 30 % Rabatt ab 2500,00 CHF -> 35 % Rabatt Gelenke werden netto berechnet.
Mindermengenzuschlag: -> 10,00 CHF bei Warenwert von 0,00 bis 49,99 CHF
Original design GST-SV
, RAL 9005, matt
