GN 115 Verriegelungen Betätigung mit Bedienelementen

Produktbild

GN 115 Verriegelungen, mit Bedienelementen, Gehäusebund verchromt Form: HG - mit Hebel
Form: HG - mit Hebel

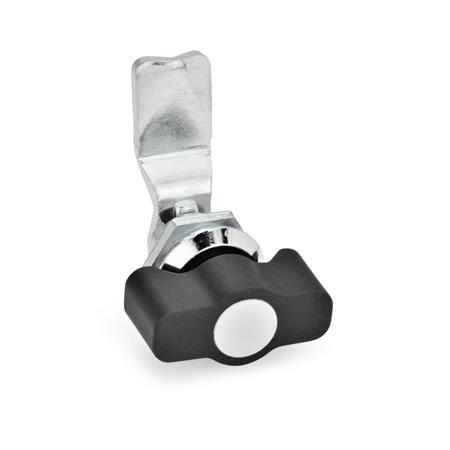

GN 115 Verriegelungen, mit Bedienelementen, Gehäusebund verchromt Form: HG - mit Hebel GN 115 Verriegelungen, mit Bedienelementen, Gehäusebund verchromt Form: KG - mit Knebel GN 115 Verriegelungen, mit Bedienelementen, Gehäusebund verchromt Form: RG - mit Rändelgriff GN 7336 GN 115 Verriegelungen, mit Bedienelementen, Gehäusebund verchromt Form: SG - mit Sterngriff GN 115 Verriegelungen, mit Bedienelementen, Gehäusebund verchromt Form: SK - mit Knebel GN 115 Verriegelungen, mit Bedienelementen, Gehäusebund verchromt Form: ST - mit T-Griff

Produktbeschreibung

Hinweis

Verriegelungen GN 115 verriegeln durch eine auf 90° begrenzte Drehung der Betätigung, welche den Riegel in die Schließposition hinter den Rahmen bewegt. Die Anlaufschrägen am Riegel erleichtern diesen Vorgang.

Durch verschieden gekröpfte Riegel lässt sich ein Riegelabstand A von 4 bis 50 mm abdecken.

Verriegelungen GN 115 werden mit lose beigelegtem Riegel geliefert.

Ausführung

Verschlussgehäuse
Zink-Druckguss
  • Gehäusebund verchromt

Bedienelemente
Kunststoff (Polyamid PA)
schwarz, matt
Abdeckkappe (Form RG, KG, HG)
Kunststoff (Polyamid PA)
hellgrau, matt
Sonstige Teile
Stahl, verzinkt, blau passiviert
Schutzart IP 65

RoHS

Zubehör

Auflauframpen GN 120.2
Innengriffe GN 120.3
Blechlocher GN 123

Technische Zeichnung

3D
Technische Zeichnung ausblenden
GN 115 Verriegelungen, mit Bedienelementen, Gehäusebund verchromt Skizze

Artikelvarianten / Tabelle

Form

SGmit Sterngriff
SKmit Knebel
STmit T-Griff
RGmit Rändelgriff GN 7336
KGmit Knebel
HGmit Hebel
Spalten ein-/ausblenden
Riegelabstand Ad
Form
SG, RG, KG, HG

Form
SK, ST
h
Form
SG, RG, KG, HG

Form
SK, ST
48131620242832364045283246
610141822263034384250283246

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Ausführungen










Form






Riegelabstand A

Konstruktions- und Montagehinweise

Skizze GN 115 Montage

Zur Montage wird die Tür bzw. Klappe oder Luke mit einer Bohrung gemäß Skizze versehen.

Im montierten Zustand wird die Verriegelung von vorne durch die Bohrung gesteckt. Die Befestigungsmutter wird anschließend einfach von der Rückseite über den Riegel geschoben und verschraubt.

Die benötigte Montagebohrung im Türblatt wird in der Serienfertigung üblicherweise durch Stanzen oder Lasern erzeugt.

Desweiteren kann die Montagebohrung durch Bohren oder Fräsen gemäß den dargestellten Skizzen realisiert werden.

Für Kleinserien und Stahlblech bis 2 mm Dicke bietet sich alternativ der an.

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
11,30 CHF
zzgl. ges. Mehrwertsteuer 0,87 CHF
brutto 12,17 CHF
Kurzfristig verfügbar
Gewicht: 0,090 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 50,00 CHF

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Bitte geben Sie den im Bild gezeigten Code ein!

Als Favorit speichern

Bitte geben Sie den im Bild gezeigten Code ein!

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:45 - 12:00 Uhr und von 13:00 - 17:00 Uhr erreichbar unter: +41 44 951 05 06

Zu den Produkt-Sonderanfertigungen

GN 115-SG-4GN 115-SK-4GN 115-ST-4GN 115-RG-4GN 115-KG-4GN 115-HG-4GN 115-SG-8GN 115-SK-8GN 115-ST-8GN 115-RG-8GN 115-KG-8GN 115-HG-8GN 115-SG-13GN 115-SK-13GN 115-ST-13GN 115-RG-13GN 115-KG-13GN 115-HG-13GN 115-SG-16GN 115-SK-16GN 115-ST-16GN 115-RG-16GN 115-KG-16GN 115-HG-16GN 115-SG-20GN 115-SK-20GN 115-ST-20GN 115-RG-20GN 115-KG-20GN 115-HG-20GN 115-SG-24GN 115-SK-24GN 115-ST-24GN 115-RG-24GN 115-KG-24GN 115-HG-24GN 115-SG-28GN 115-SK-28GN 115-ST-28GN 115-RG-28GN 115-KG-28GN 115-HG-28GN 115-SG-32GN 115-SK-32GN 115-ST-32GN 115-RG-32GN 115-KG-32GN 115-HG-32GN 115-SG-36GN 115-SK-36GN 115-ST-36GN 115-RG-36GN 115-KG-36GN 115-HG-36GN 115-SG-40GN 115-SK-40GN 115-ST-40GN 115-RG-40GN 115-KG-40GN 115-HG-40GN 115-SG-45GN 115-SK-45GN 115-ST-45GN 115-RG-45GN 115-KG-45GN 115-HG-45GN 115-SG-6GN 115-SK-6GN 115-ST-6GN 115-RG-6GN 115-KG-6GN 115-HG-6GN 115-SG-10GN 115-SK-10GN 115-ST-10GN 115-RG-10GN 115-KG-10GN 115-HG-10GN 115-SG-14GN 115-SK-14GN 115-ST-14GN 115-RG-14GN 115-KG-14GN 115-HG-14GN 115-SG-18GN 115-SK-18GN 115-ST-18GN 115-RG-18GN 115-KG-18GN 115-HG-18GN 115-SG-22GN 115-SK-22GN 115-ST-22GN 115-RG-22GN 115-KG-22GN 115-HG-22GN 115-SG-26GN 115-SK-26GN 115-ST-26GN 115-RG-26GN 115-KG-26GN 115-HG-26GN 115-SG-30GN 115-SK-30GN 115-ST-30GN 115-RG-30GN 115-KG-30GN 115-HG-30GN 115-SG-34GN 115-SK-34GN 115-ST-34GN 115-RG-34GN 115-KG-34GN 115-HG-34GN 115-SG-38GN 115-SK-38GN 115-ST-38GN 115-RG-38GN 115-KG-38GN 115-HG-38GN 115-SG-42GN 115-SK-42GN 115-ST-42GN 115-RG-42GN 115-KG-42GN 115-HG-42GN 115-SG-50GN 115-SK-50GN 115-ST-50GN 115-RG-50GN 115-KG-50GN 115-HG-50
