GN 251.2 Anschlagschrauben mit Endlagenschalter

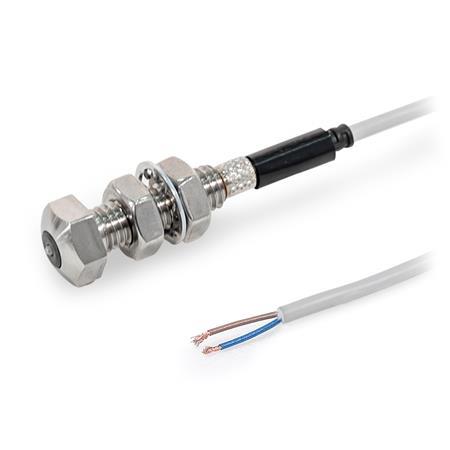

Produktbild

GN 251.2 Anschlagschrauben mit Endlagenschalter

Produktbeschreibung

Hinweis

Anschlagschrauben GN 251.2 haben einen gehärteten, abgerundeten Kopf, der als Festanschlag dient.

Die beiden Sechskantmuttern ermöglichen eine exakte Positionierung mit Kontersicherung.

Gleichzeitig kann mit der Positionierung über den eingebauten Endlagenschalter ein elektrisches Steuersignal ausgelöst werden.

Mittels der Rändelschraube kann der Endlagenschalter ein- und ausgebaut werden, ohne dass die Anschlagschraube gelöst werden muss.

Jeder Anschlagschraube ist eine Betriebsanleitung beigefügt, die wichtige weiterführende technische Informationen enthält.

Ausführung

Schraube Stahl
  • Festigkeitsklasse 5.8
  • Sechskantkopf gehärtet (HRC 45)
  • vernickelt

Sechskantmuttern Stahl
vernickelt
Endlagenschalter
  • Spannungsbereich: 5 ... 24 V DC
  • Schaltstrom empf.: 5 ... 10 mA
  • Schaltstrom max. 20 mA DC max.
  • Lebensdauer: 3 Mio. Schaltspiele
  • Temperaturbereich: -10 °C ... +80 °C
  • Betätigungskraft: ≈1 N

Anschlusskabel:
  • Ø 3 ; 2-adrig, ≈2 Meter lang
  • max. Zugbelastbarkeit 30 N
  • grau für Ausführung S (Schließer)
  • schwarz für Ausführung O (Öffner)

Schutzart IP 40

RoHS

Technische Zeichnung

3D
Technische Zeichnung ausblenden
GN 251.2 Anschlagschrauben mit Endlagenschalter Skizze

Artikelvarianten / Tabelle

Form

SSchließer
OÖffner
Spalten ein-/ausblenden
dl1ekl2
max.
l3s
M 62111.5433.610
M 8251574513
M 102519.674617

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Gewinde d
Gewindelänge l1
Form


Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
144,60 CHF
zzgl. ges. Mehrwertsteuer 11,13 CHF
brutto 155,73 CHF
Kurzfristig verfügbar
Gewicht: 0,040 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 50,00 CHF

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Bitte geben Sie den im Bild gezeigten Code ein!

Als Favorit speichern

Bitte geben Sie den im Bild gezeigten Code ein!

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:45 - 12:00 Uhr und von 13:00 - 17:00 Uhr erreichbar unter: +41 44 951 05 06

Zu den Produkt-Sonderanfertigungen

GN 251.2-M6-21-SGN 251.2-M6-21-OGN 251.2-M8-25-SGN 251.2-M8-25-OGN 251.2-M10-25-SGN 251.2-M10-25-O
