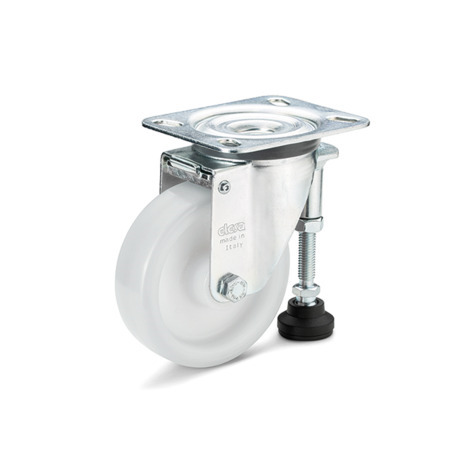

GN 22892 Transportrollen Polyamid, leichte Ausführung, mit Gelenkfuß

Original design RLE.F8-N
Normblatt GN 22892 Diese Seite drucken Anwendungsvideo Räder und Rollen Allgemeine Hinweise und Bauartenübersicht Einsatzbedingungen und technische Hinweise Kunststoff-Eigenschaften

Produktbeschreibung

Transportrollen GN 22892 werden zum Aufstellen bzw. zum Verschieben, beispielsweise von mobilen Werkbänken oder Vorrichtungen, in industriellen und öffentlichen Innenbereichen eingesetzt.

Der Laufbelag der Räder bewirkt einen geringen Rollwiderstand bei guter Verschleiß- und Reißfestigkeit.

Der integrierte Gelenkfuß lässt sich in der Höhe verstellen und sorgt für einen sicheren Stand.

Ausführung

Laufbelag / Radkörper
Kunststoff, Polyamid (PA)

  • einteilig
  • weiß
  • Härte 70 Shore D

Gehäuse
Stahlblech, verzinktST

Drehkranz Lenkrolle

  • zweifache Kugellagerung, fettgeschmiert
  • Staubschutzring
    Kunststoff, Polyethylen (PE)

Gelenkfuß

  • Fuß
    Kunststoff, Polyamid (PA)
    glasfaserverstärkt, schwarz
  • Verstellspindel
    Stahl verzinkt, blau passiviert
  • Gummiauflage
    Acrylnitril-Butadien-Kautschuk (NBR)
    70 Shore A, schwarz

Einsatztemperatur -30 °C bis +80 °C

RoHS

GN 22892 Transportrollen, Polyamid, leichte Ausführung, mit Gelenkfuß Skizze
Technische Zeichnung ausblenden
GN 22892 Transportrollen, Polyamid, leichte Ausführung, mit Gelenkfuß Skizze

Artikelvarianten / Tabelle

Lagerart

GGleitlager

Form (Gehäuse)

SLenkrolle mit Anschraubplatte, mit Gelenkfuß

Kennzeichen

Lleichte Ausführung
Spalten ein-/ausblenden
d1
Rad-Ø		bd2h1h2l1l2l3l4m1m2m3m4rw ≈
Verstellweg		max.
dynamische Traglast in N
803091079510085403745607580120201800
10030912811810085353745607580120222000
12538915615010085374345607580102222200

Artikelauswahl und -konfiguration
Rad-Ø d1
Lagerart

Form (Gehäuse)

Kennzeichen

Werkstoff (Gehäuse)

Ausführungen




Rad-Ø d1
Lagerart

Form (Gehäuse)

Kennzeichen

Werkstoff (Gehäuse)

geeignet für Bodentyp

Die Art des Bodens und mögliche Hindernisse sind Faktoren, die die notwendige Antriebskraft zum Bewegen des Wagens beeinflussen und Auswirkungen auf die Übertragung von Schwingungen und den Verschleiß des Rades haben.
Ausgehend von der Beschaffenheit des Bodens, kann für die Auswahl des richtigen Rades die folgende Aussage getroffen werden:

  • Für unregelmäßige Böden bzw. bei Hindernissen werden Räder mit einem weichen und dicken Laufbelag sowie großem Durchmesser eingesetzt.
  • Bei glatten Böden und hohen Lasten werden Räder mit einem hartem Laufbelag eingesetzt.

In der nachfolgenden Tabelle ist vereinfacht für jedes Rad der geeignete Bodentyp angegeben.
Spalten ein-/ausblenden
NormFliesenAsphaltKunstharz,
Beton		unbefestigter BodenGitterrostbodenBoden mit SpänenBoden mit Hindernissen
GN 22870x-----x
GN 22872x-x----
GN 22873xxxxxxx
GN 22874xxxxxxx
GN 22875xxxxxxx
GN 22880x-x---x
GN 22882x-x----
GN 22884x-x---x
GN 22885x-x----
GN 22886xxxxxxx
GN 22887x-x----
GN 22892x-x----
GN 22894x-x----
GN 22868x-x----

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
69,90 CHF
zzgl. ges. Mehrwertsteuer 5,66 CHF
brutto 75,56 CHF
Verfügbar innerhalb von 2-5 Tagen
ELESA Code: 450981
Beschreibung: RLE.F8-080-SBP-AS-N
Gewicht: 0,700 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF
