GN 22887 Transportrollen Laufbelag Polyurethan, Radkörper Gusseisen, mittelschwere Ausführung

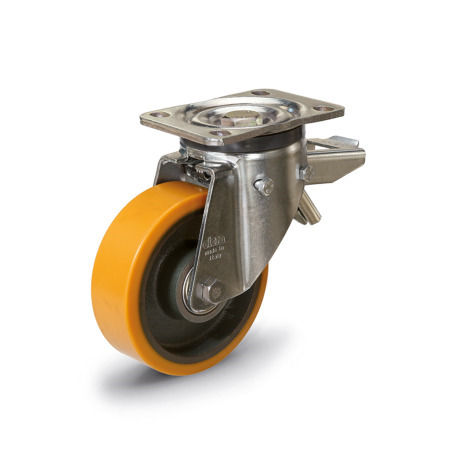

GN 22887 Transportrollen, Laufbelag Polyurethan, Radkörper Gusseisen, mittelschwere Ausführung Lagerart: K - Kugellager Form (Gehäuse): LF - Lenkrolle mit Anschraubplatte, mit Feststeller Kennzeichen: M - mittelschwere Ausführung Werkstoff (Gehäuse): ST - Stahlblech, verzinkt
Original design RE.F4-H
Lagerart: K - Kugellager
Form (Gehäuse): LF - Lenkrolle mit Anschraubplatte, mit Feststeller
Kennzeichen: M - mittelschwere Ausführung
Werkstoff (Gehäuse): ST - Stahlblech, verzinkt
Normblatt GN 22887 Diese Seite drucken Anwendungsvideo Räder und Rollen Allgemeine Hinweise und Bauartenübersicht Einsatzbedingungen und technische Hinweise Kunststoff-Eigenschaften

Produktbeschreibung

Transportrollen GN 22887 werden in industriellen und öffentlichen Innenbereichen beispielsweise zum Verschieben von mittelschweren Wagen eingesetzt.

Der Laufbelag der Räder bewirkt einen geringen Rollwiderstand bei guter Verschleiß- und Reißfestigkeit.

Der geringe Verschleiß der Kugellagerung erhöht die Lebensdauer, die Befestigung am Innenring kann axial spielfrei erfolgen.

Ausführung

Laufbelag
Kunststoff, Polyurethan (PUR)

  • umgossen
  • gelb
  • Härte 92 Shore A

Radkörper
Gusseisen

Gehäuse
Stahlblech, verzinktST
gelb passiviert

Drehkranz Lenkrolle

  • zweifache Kugellagerung, fettgeschmiert
  • Staubschutzring bei Form L / LF
    Kunststoff, Polyethylen (PE)

Einsatztemperatur -20 °C bis +80 °C

RoHS

GN 22887 Transportrollen, Laufbelag Polyurethan, Radkörper Gusseisen, mittelschwere Ausführung Skizze
Technische Zeichnung ausblenden
GN 22887 Transportrollen, Laufbelag Polyurethan, Radkörper Gusseisen, mittelschwere Ausführung Skizze

Artikelvarianten / Tabelle

Lagerart

KKugellager

Form (Gehäuse)

BBockrolle
LLenkrolle mit Anschraubplatte
LFLenkrolle mit Anschraubplatte, mit Feststeller

Kennzeichen

Mmittelschwere Ausführung
Spalten ein-/ausblenden
d1
Rad-Ø		bd2hl1l2
Form B
Form L / LF		l3m1m2
Form B
Form L / LF		m3m4rmax. 
dynamische Traglast
in N
10038913810085854645606075801233500
1255011170140115110707385871051051265500
1505011200140115110707385871051051267000
2005011250140115110707385871051051267500

Artikelauswahl und -konfiguration
Rad-Ø d1
Lagerart

Form (Gehäuse)



Kennzeichen

Werkstoff (Gehäuse)

Ausführungen



Rad-Ø d1
Lagerart

Form (Gehäuse)



Kennzeichen

Werkstoff (Gehäuse)

geeignet für Bodentyp

Die Art des Bodens und mögliche Hindernisse sind Faktoren, die die notwendige Antriebskraft zum Bewegen des Wagens beeinflussen und Auswirkungen auf die Übertragung von Schwingungen und den Verschleiß des Rades haben.
Ausgehend von der Beschaffenheit des Bodens, kann für die Auswahl des richtigen Rades die folgende Aussage getroffen werden:

  • Für unregelmäßige Böden bzw. bei Hindernissen werden Räder mit einem weichen und dicken Laufbelag sowie großem Durchmesser eingesetzt.
  • Bei glatten Böden und hohen Lasten werden Räder mit einem hartem Laufbelag eingesetzt.

In der nachfolgenden Tabelle ist vereinfacht für jedes Rad der geeignete Bodentyp angegeben.
Spalten ein-/ausblenden
NormFliesenAsphaltKunstharz,
Beton		unbefestigter BodenGitterrostbodenBoden mit SpänenBoden mit Hindernissen
GN 22870x-----x
GN 22872x-x----
GN 22873xxxxxxx
GN 22874xxxxxxx
GN 22875xxxxxxx
GN 22880x-x---x
GN 22882x-x----
GN 22884x-x---x
GN 22885x-x----
GN 22886xxxxxxx
GN 22887x-x----
GN 22892x-x----
GN 22894x-x----
GN 22868x-x----

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
49,60 CHF
zzgl. ges. Mehrwertsteuer 4,02 CHF
brutto 53,62 CHF
#artikelLagerbestandAnfrageUsa
ELESA Code: 451461
Beschreibung: RE.F4-100-PSL-H
Gewicht: 1,520 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF
