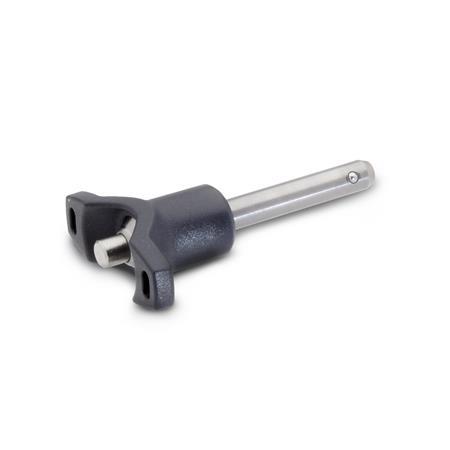

GN 113.7 Kugelsperrbolzen Edelstahl, T-Griff Kunststoff

Kugelsperrbolzen GN 113.7: Edelstahl, T-Griff Kunststoff
Edelstahl-Gueteklasse-1

Produktfamilie Edelstahl-Güteklasse 1

Das Hanser Produktsortiment umfasst eine Vielzahl an Normelemente, aus hochwertigen, nichtrostenden Edelstählen. Diese werden aufgrund ihrer herausragenden Eigenschaften in vielen Industriezweigen verwendet. Insbesondere die Korrosions- und Rostbeständigkeit trägt zur Wertstabilität und Langlebigkeit von Anlagen und Einrichtungen bei.

Zur einfacheren Unterscheidung sind die von Hanser verwendeten Edelstähle in Edelstahl-Güteklassen eingeteilt:

Edelstahl Güteklasse 1 Güteklasse 1, normale Qualität

Edelstahl Güteklasse 2 Güteklasse 2, hohe Qualität

Edelstahl Güteklasse 4 Güteklasse 4, höchste Qualität

Detaillierte Infos zu den Edelstahl-Güteklassen anzeigen

Alle Edelstahl-Produkte anzeigen
Zusammenstellung der Bauarten Bolzen mit Axialsicherung Anwendungsvideo Steckbolzen mit Kugelrasten Angaben zur Belastbarkeit ISO-Passungen Edelstahl-Eigenschaften Kunststoff-Eigenschaften

Produktbeschreibung

Kugelsperrbolzen GN 113.7 werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.

Durch das Drücken des gefederten Druckbolzens werden die beiden Kugeln entriegelt und beim Loslassen wieder verriegelt.

Im technischen Anhang sind die Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) angegeben.

Ausführung

Bolzen
Edelstahl 1.4305

T-Griff
Kunststoff, Polyamid (PA)

  • schwarz
  • Einsatztemperatur bis 80° C

Kugeln
Edelstahl 1.3541

Druckfeder
Edelstahl 1.4565

RoHS

Zubehör

Aufnahmebuchsen GN 1140
Kugelketten GN 111 (Stahl)
Kugelketten GN 111.5 (Edelstahl)
Halteseile GN 111.2
Spiral-Halteseile GN 111.4

GN 113.7 Kugelsperrbolzen, Edelstahl, T-Griff Kunststoff Skizze
Technische Zeichnung ausblenden
GN 113.7 Kugelsperrbolzen, Edelstahl, T-Griff Kunststoff Skizze

Artikelvarianten / Tabelle
Spalten ein-/ausblenden
d1 -0.04 / -0.08l1 +0.6d2d3d4l2 ±1l3mAuf-
nahme-
bohrung
H11
5101520253035404550607080---5.54013.562515.55
6101520253035404550607080---74013.57.12515.56
810152025303540455060708090100-9.548188.23120.58
101520253035404550607080901001101201248189.63120.510
122025303540455060708090100110120-14.5582410.636.527.512
163035404550607080901001101201301401501958241436.527.516
205060708090100110120130140150----25803420.546.53820
255060708090100110120130140150----30.880342246.53825

Artikelauswahl und -konfiguration
Bolzendurchmesser d1
Spannlänge l1
Bolzendurchmesser d1
Spannlänge l1

Belastbarkeit von Kugelsperrbolzen
Skizze Belastbarkeit Steckbolzen

Hinweis
Die in der Tabelle angegebenen Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) sind in Anlehnung an die DIN 50141 rechnerisch bzw. theoretisch ermittelt worden.

Dabei wurde der gefährdete Bolzenquerschnitt S, gemäß nebenstehender Skizze, in zwei Scherebenen bis zum Bruch betrachtet.

Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar.

Ob ein Produkt für den jeweiligen Einsatzfall geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden. Umgebungseinflüsse können die angegebenen Werte beeinflussen.

Ein angemessener Sicherheitsfaktor ist bei der Konstruktion zu berücksichtigen

Belastbarkeit F in kN ≈ zweischnittige Scherfestigkeit nach DIN 50141 (Bruchkraft)
Spalten ein-/ausblenden
d1GN 113.7
514
621
838
1060
1287
16155
20244
25386

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
24,85 CHF
zzgl. ges. Mehrwertsteuer 2,01 CHF
brutto 26,86 CHF
Sofort lieferbar
Gewicht: 0,014 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
