Produktbeschreibung

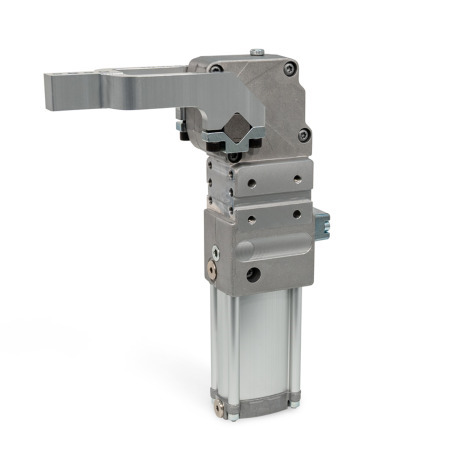

Kraftspanner GN 8620 halten und positionieren z. B. Blechteile bei automatisierten Schweißprozessen oder greifen und fixieren Bauteile in Transfer- und Montagevorrichtungen. Der Spannarm überträgt die Spann- bzw. Haltekraft der pneumatisch betätigten Kniehebelmechanik auf das Werkstück. Die schnelle Schwenkbewegung ermöglicht kurze Taktzeiten. Die pneumatische Endlagendämpfung sorgt dabei für einen ruhigen und schonenden Lauf.
Der Öffnungswinkel des Spannarms kann von außen stufenlos eingestellt bzw. begrenzt werden. Die Endlagen werden mittels der internen Mechanik sensorisch erfasst und müssen nicht eingestellt werden. Die komplette Mechanik ist gekapselt im Aluminiumgehäuse untergebracht und so gegen Schmutz und Schweißspritzer geschützt. Das Gehäuse ist versteift und gewichtsoptimiert ausgelegt, hochwertige Nadellager und Gelenke im Inneren sorgen für eine lange Lebensdauer.
Ausführung
Gehäuse
Aluminium
Vierkantwelle
Stahl, nitriert
Doppelwirkender Zylinder
Druckbereich 2 bis 8 bar
Induktiver Sensor
Zink-Druckguss
Spannarm bei Form S
Aluminium, eloxiert, naturfarben
Klemmstück, Stahl, verzinkt, blau passiviert
RoHS
