GN 6336.5 Sterngriffschrauben Kunststoff, Gewindezapfen Edelstahl

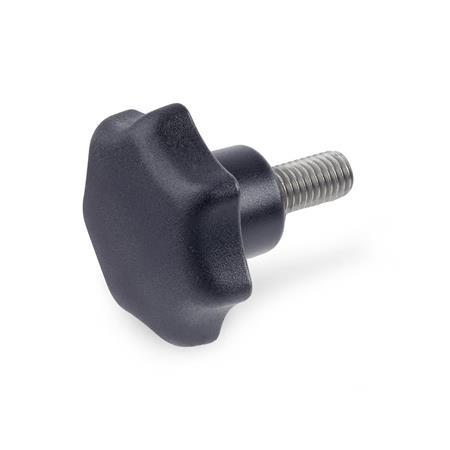

Sterngriffschrauben GN 6336.5: Kunststoff, Gewindezapfen Edelstahl
Werkstoff: ST - Kunststoff, Polyamid (PA)
Edelstahl-Gueteklasse-1

Produktfamilie Edelstahl-Güteklasse 1

Das Hanser Produktsortiment umfasst eine Vielzahl an Normelemente, aus hochwertigen, nichtrostenden Edelstählen. Diese werden aufgrund ihrer herausragenden Eigenschaften in vielen Industriezweigen verwendet. Insbesondere die Korrosions- und Rostbeständigkeit trägt zur Wertstabilität und Langlebigkeit von Anlagen und Einrichtungen bei.

Zur einfacheren Unterscheidung sind die von Hanser verwendeten Edelstähle in Edelstahl-Güteklassen eingeteilt:

Edelstahl Güteklasse 1 Güteklasse 1, normale Qualität

Edelstahl Güteklasse 2 Güteklasse 2, hohe Qualität

Edelstahl Güteklasse 4 Güteklasse 4, höchste Qualität

Detaillierte Infos zu den Edelstahl-Güteklassen anzeigen

Alle Edelstahl-Produkte anzeigen
Edelstahl-Gueteklasse-2

Produktfamilie Edelstahl-Güteklasse 2

Das Hanser Produktsortiment umfasst eine Vielzahl an Normelemente, aus hochwertigen, nichtrostenden Edelstählen. Diese werden aufgrund ihrer herausragenden Eigenschaften in vielen Industriezweigen verwendet. Insbesondere die Korrosions- und Rostbeständigkeit trägt zur Wertstabilität und Langlebigkeit von Anlagen und Einrichtungen bei.

Zur einfacheren Unterscheidung sind die von Hanser verwendeten Edelstähle in Edelstahl-Güteklassen eingeteilt:

Edelstahl Güteklasse 1 Güteklasse 1, normale Qualität

Edelstahl Güteklasse 2 Güteklasse 2, hohe Qualität

Edelstahl Güteklasse 4 Güteklasse 4, höchste Qualität

Detaillierte Infos zu den Edelstahl-Güteklassen anzeigen

Alle Edelstahl-Produkte anzeigen

Produktbeschreibung

Sterngriffschrauben GN 6336.5 entsprechen DIN 6336 Form L.

Ausführung

Griff
Kunststoff, Polyamid (PA)ST
schlagfest, schwarz matt


Gewindezapfen
Edelstahl
M5... M10: 1.4567
M12: 1.4305


Griff
Kunststoff, Phenolharz (PF)SK
schwarz glänzend


Gewindezapfen
Edelstahl A2


RoHS

Technische Zeichnung ausblenden
GN 6336.5 Sterngriffschrauben, Kunststoff, Gewindezapfen Edelstahl Skizze

Artikelvarianten / Tabelle

Spalten ein-/ausblenden
d1d2Länge l ≈
Werkstoff ST

Werkstoff SK
d3h1h2
25M 51015202530--10152025-12168
25M 61016202530-------12168
32M 61016202530--1016202530142010
32M 8202530405060------142010
40M 8202530405060-20253040-182513
40M 1020253045505560-----182513
50M 10202530455055602025304555223217
50M 1230405060--------223217
63M 1230405060---304050--264021

Artikelauswahl und -konfiguration

Werkstoff


Griffdurchmesser d1
Gewinde d2
Länge l (Werkstoff ST)
Länge l (Werkstoff SK)
Ausführungen




Werkstoff


Griffdurchmesser d1
Gewinde d2
Länge l (Werkstoff ST)
Länge l (Werkstoff SK)

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
2,00 CHF
zzgl. ges. Mehrwertsteuer 0,16 CHF
brutto 2,16 CHF
Sofort lieferbar
Gewicht: 0,007 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF
