GN 5337.2 Sterngriffschrauben Kunststoff, Gewindezapfen Stahl

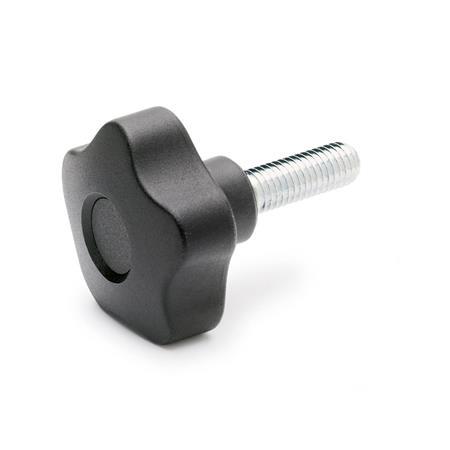

Sterngriffschrauben GN 5337.2: Kunststoff, Gewindezapfen Stahl
Original design
code: VCT.p

Produktbeschreibung

Ausführung

Griff
Kunststoff, Polypropylen (PP)

  • verstärkt, schlagfest
  • Einsatztemperatur 0 °C bis +90 °C
  • schwarz, matt

Gewindezapfen
Stahl
verzinkt, blau passiviert


Abdeckkappe
Kunststoff, Polypropylen (PP)
schwarz, RAL 9005, matt


RoHS

Auf Anfrage

  • Abdeckkappe in anderen Farben
Technische Zeichnung ausblenden
GN 5337.2 Sterngriffschrauben, Kunststoff, Gewindezapfen Stahl Skizze

Artikelvarianten / Tabelle

Spalten ein-/ausblenden
d1d2Länge ld3d4h1h2
25M 4-610--------138198
25M 5M 6101620253040----138198
32M 6-1620253040-----15102310
32M 8-1620304050-----15102310
40M 6-202530-------17132712
40M 8-1620253035404550557017132712
40M 10-2025304050-----17132712
50M 8-162025304050----19153214
50M 10M 122030405060-----19153214
63M 10M 122030405060-----22193716
74M 12-305070-------261743.522
74M 14-50---------261743.522
74M 16-3040506070-----261743.522
84M 12M 16305070-------28224421
95M 16-50---------32194621

Artikelauswahl und -konfiguration

Griffdurchmesser d1
Gewinde d2
Länge l
Ausführungen



Griffdurchmesser d1
Gewinde d2
Länge l

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
1,60 CHF
zzgl. ges. Mehrwertsteuer 0,13 CHF
brutto 1,73 CHF
Sofort lieferbar
ELESA Code: 69816-C9
Beschreibung: VCT.25 p-M4x6-C9
Gewicht: 0,005 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF
