GN 8341 Flügelmuttern Edelstahl, Hygienic Design

Produktbild

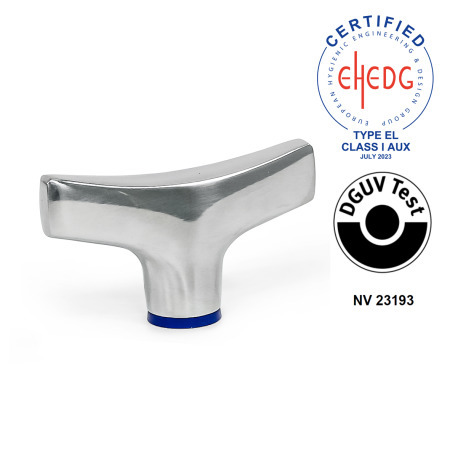

GN 8341 Flügelmuttern, Edelstahl, Hygienic Design Oberfläche: PL - poliert (Ra < 0,8 µm)
Werkstoff (Dichtring): H - H-NBR
Oberfläche: PL - poliert (Ra < 0,8 µm)
Werkstoff (Dichtring): H - H-NBR
GN 8341 Flügelmuttern, Edelstahl, Hygienic Design Oberfläche: PL - poliert (Ra < 0,8 µm)
Werkstoff (Dichtring): H - H-NBR GN 8341 Flügelmuttern, Edelstahl, Hygienic Design Oberfläche: MT - mattiert (Ra < 0,8 µm)
Werkstoff (Dichtring): E - EPDM GN 8341 Flügelmuttern, Edelstahl, Hygienic Design Oberfläche: MT - mattiert (Ra < 0,8 µm)
Werkstoff (Dichtring): H - H-NBR GN 8341 Flügelmuttern, Edelstahl, Hygienic Design Oberfläche: PL - poliert (Ra < 0,8 µm)
Werkstoff (Dichtring): E - EPDM
Edelstahl

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

  • korrosionsbeständig
  • passgenau
  • umweltfreundlich
Alle Edelstahl-Produkte anzeigen
Hygienic-Design

Produktfamilie Hygienic Design

Normelemente der Produktfamilie „Hygienic Design“ sind mit dem HD-Icon gekennzeichnet. Sie vereinen hohe Oberflächengüte, Totraumfreiheit, nichtschöpfende Außenflächen und gedichtete Anschraubbereiche. Ein auf FEM-Berechnungen basierendes Dichtungskonzept sorgt für zuverlässige Flächenpressung nach der Montage.

  • geeignet für den Einsatz in hygienisch sensiblen Bereichen
  • leichte und schnelle Reinigung
  • totraumfrei durch funktionale ­Dichtungen
  • zertifiziert nach den Richtlinien der EHEDG
Alle Hygienic Design-Produkte anzeigen
FDA

FDA konform

Produktbeschreibung

Hinweis

Flügelmuttern GN 8341 sind mit den DGUV-Prüfgrundsätzen konform und für den Einsatz in Hygienebereichen vorgesehen. Die Ausführung mit Oberfläche PL ist zusätzlich mit den Richtlinien der EHEDG konform. Die gedichtete Anschraubfläche ermöglicht eine totraumfreie Befestigung, die nicht schöpfende Geometrie in Verbindung mit der hohen Oberflächengüte wirkt Schmutzansammlung entgegen und erleichtert die Reinigung.

Flügelmuttern spannen und fixieren Bauteile einfach und werkzeuglos. Durch die ergonomische Griffform lassen sich dabei große Spannkräfte erzielen.

Aufgrund des verwendeten Werkstoffs können die Flügelmuttern darüber hinaus in besonders aggressiven Umgebungen eingesetzt werden.

Ausführung

Edelstahl-Feinguss 1.4408 (A4)

  • mattiert (Ra < 0,8 µm)MT
  • poliert (Ra < 0,8 µm)PL

Dichtring

  • H-NBRH
    temperaturbeständig -25 °C bis +150 °C
  • EPDME
    temperaturbeständig -40 °C bis +120 °C
  • blau
  • Härte 85 ±5 Shore A
  • FDA-konform

RoHS

Zubehör

Dichtringe GN 7600

Auf Anfrage

mit FKM-Dichtring (Fluor-Kautschuk) F

Technische Zeichnung

3D
Technische Zeichnung ausblenden
GN 8341 Flügelmuttern, Edelstahl, Hygienic Design Skizze

Artikelvarianten / Tabelle

Spalten ein-/ausblenden
d1d2bd3d4d5h1h2t
min.
40M 441111.872248
50M 551313.8928510
63M 671616.81235612

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Griffdurchmesser d1
Gewinde d2
Oberfläche
Werkstoff (Dichtring)


Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
19,75 CHF
zzgl. ges. Mehrwertsteuer 1,60 CHF
brutto 21,35 CHF
Verfügbar innerhalb von 2-5 Tagen
Gewicht: 0,029 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 50,00 CHF

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Bitte geben Sie den im Bild gezeigten Code ein!

Als Favorit speichern

Bitte geben Sie den im Bild gezeigten Code ein!

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:45 - 12:00 Uhr und von 13:00 - 17:00 Uhr erreichbar unter: +41 44 951 05 06

Zu den Produkt-Sonderanfertigungen

GN 8341-40-M4-MT-HGN 8341-40-M4-PL-HGN 8341-40-M4-MT-EGN 8341-40-M4-PL-EGN 8341-50-M5-MT-HGN 8341-50-M5-PL-HGN 8341-50-M5-MT-EGN 8341-50-M5-PL-EGN 8341-63-M6-MT-HGN 8341-63-M6-PL-HGN 8341-63-M6-MT-EGN 8341-63-M6-PL-E
