GN 604.2 Sicherheits-Klemmhebel Einrasten durch Drücken, Schraube Stahl

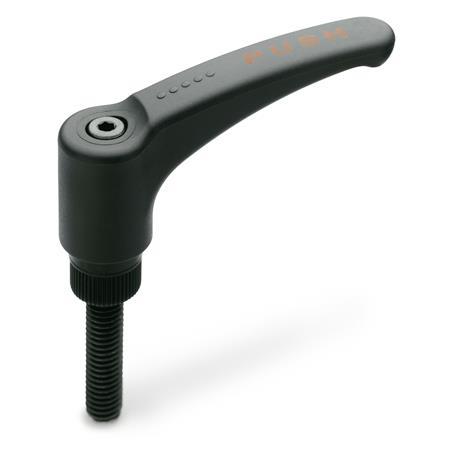

Produktbild

GN 604.2 Sicherheits-Klemmhebel, Kunststoff, Schraube Stahl
ELESA original design
code: ERS.p
Ergostyle

Produktfamilie Ergostyle

Ergostyle-Normelemente verbinden die Anforderungen an funktionale und ergonomische Bedienung und die Ästhetik des Gesamtprodukts. Zahlreiche Designpreise unterstreichen den hohen Qualitätsanspruch. Sie erkennen Ergostyle-Produkte an den fünf kleinen Punkten.

  • funktionales, ergonomisches Design
  • hohe Designqualität (zahlreiche Designauszeichnungen)
Alle Ergostyle-Produkte anzeigen

Produktbeschreibung

Hinweis

Design und Handhabung des verstellbaren Klemmhebel GN 604.2 entsprechen den Ansprüchen der Produktfamilie Ergostyle®.

Sicherheits-Klemmhebel GN 604.2 werden eingesetzt, wenn ein versehentliches, unbedachtes Lösen oder Verstellen zu Unfällen führen kann.

Unbetätigt ist der Hebel nicht mit dem Gewindeeinsatz verbunden, d.h. der Klemmhebel lässt sich leichtgängig drehen.

Erst durch Niederdrücken der Hebelnabe rasten die beiden Kerbverzahnungen ein, sodass gelöst oder gespannt werden kann.

Beim dem ,,Loslassen" wird die Verbindung durch Federkraft wieder gelöst.

Ausführung

Griffkörper
Kunststoff
Thermoplast (Polyamid PA)
  • glasfaserverstärkt

  • temperaturbeständig bis 130 °C

  • schwarzgrau, RAL 7021, mattSGSG


Schraubeinsatz und Halteschraube
Stahl, brüniert

RoHS

Technische Zeichnung

3D
Technische Zeichnung ausblenden
GN 604.2 Sicherheits-Klemmhebel, Kunststoff, Schraube Stahl Skizze

Artikelvarianten / Tabelle

Spalten ein-/ausblenden
l1d1l2d2d3h1h2h3h4
Rastweg
44M 616251215.5299363.5
63M 8203015193712484

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Ausführungen

Grifflänge l1
Anschlussgewinde d1
Gewindelänge l2
Farbe
SG

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
6,65 CHF
zzgl. ges. Mehrwertsteuer 0,51 CHF
brutto 7,16 CHF
Kurzfristig verfügbar
Gewicht: 0,020 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 50,00 CHF

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Bitte geben Sie den im Bild gezeigten Code ein!

Als Favorit speichern

Bitte geben Sie den im Bild gezeigten Code ein!

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:45 - 12:00 Uhr und von 13:00 - 17:00 Uhr erreichbar unter: +41 44 951 05 06

Zu den Produkt-Sonderanfertigungen

GN 604.2-44-M6-16-SGGN 604.2-44-M6-25-SGGN 604.2-63-M8-20-SGGN 604.2-63-M8-30-SG
