GN 2283 Längslibellen zum Anschrauben

Produktbild

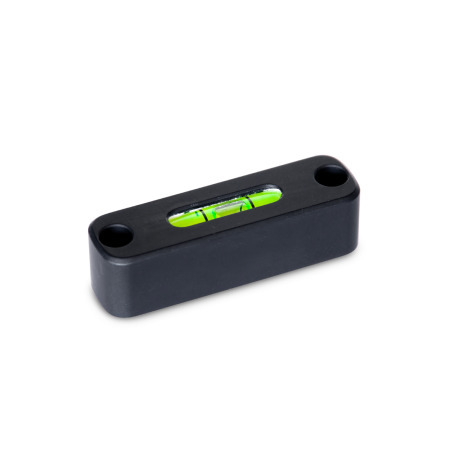

GN 2283 Längslibellen, zum Anschrauben Werkstoff / Oberfläche: ALS - eloxiert schwarz
Empfindlichkeit: 50 - Winkelminuten, pro 2 mm Blasenweg
Form: AV - ausgerichtet, Montage von der Vorderseite (nicht justierbar)
Werkstoff / Oberfläche: ALS - eloxiert schwarz
Empfindlichkeit: 50 - Winkelminuten, pro 2 mm Blasenweg
Form: AV - ausgerichtet, Montage von der Vorderseite (nicht justierbar)
GN 2283 Längslibellen, zum Anschrauben Werkstoff / Oberfläche: ALS - eloxiert schwarz
Empfindlichkeit: 50 - Winkelminuten, pro 2 mm Blasenweg
Form: AV - ausgerichtet, Montage von der Vorderseite (nicht justierbar) GN 2283 Längslibellen, zum Anschrauben Werkstoff / Oberfläche: ALN - eloxiert, naturfarben
Empfindlichkeit: 50 - Winkelminuten, pro 2 mm Blasenweg
Form: AV - ausgerichtet, Montage von der Vorderseite (nicht justierbar) GN 2283 Längslibellen, zum Anschrauben Werkstoff / Oberfläche: ALS - eloxiert schwarz
Empfindlichkeit: 50 - Winkelminuten, pro 2 mm Blasenweg
Form: JV - justierbar, Montage von der Vorderseite GN 2283 Längslibellen, zum Anschrauben Werkstoff / Oberfläche: ALS - eloxiert schwarz
Empfindlichkeit: 6 - Winkelminuten, pro 2 mm Blasenweg
Form: AV - ausgerichtet, Montage von der Vorderseite (nicht justierbar)

Produktbeschreibung

Hinweis

Längslibellen GN 2283 werden zur Überprüfung der horizontalen Lage von Vorrichtungen, Maschinen sowie Geräten und Instrumenten eingesetzt.

Die Libellen der Form AV sind zur Bezugsfläche so ausgerichtet, dass sich die Blase mittig zu den Markierungsstrichen befindet, wenn die Horizontallage der Auflagefläche erreicht ist.

Die Libellen der Form JV werden beim Montieren über die Befestigungsbohrungen ausgerichtet. Eine Ausrichtnocke an der Unterseite dient dabei als Kipppunkt. Durch gezieltes Anziehen lässt sich die Neigungsposition erreichen, bei der sich die Blase innerhalb der mittigen Markierungsstriche befindet.

Ausführung

Gehäuse
Aluminium
eloxiert, naturfarbenALNALN
eloxiert schwarzALSALS


Libelleneinsatz
Glaskörper


Füllung
grün-transparentG


Vergussmasse
mineralisch


RoHS

Auf Anfrage

Füllung, farblos-transparent
andere Empfindlichkeiten

Technische Zeichnung

3D
Technische Zeichnung ausblenden
GN 2283 Längslibellen, zum Anschrauben Skizze

Artikelvarianten / Tabelle

Empfindlichkeit

6Winkelminuten, pro 2 mm Blasenweg
50Winkelminuten, pro 2 mm Blasenweg

Form

AVausgerichtet, Montage von der Vorderseite (nicht justierbar)
JVjustierbar, Montage von der Vorderseite

Füllung

Ggrün-transparent
Spalten ein-/ausblenden
Länge lbd1d2h1h2h3m
5415.53.46.314.511.3145

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Werkstoff / Oberfläche
ALN
ALS
Länge l
Füllung

Empfindlichkeit


Form


Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
50,95 CHF
zzgl. ges. Mehrwertsteuer 4,13 CHF
brutto 55,08 CHF
Verfügbar innerhalb von 2-5 Tagen
Gewicht: 0,030 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 50,00 CHF

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Bitte geben Sie den im Bild gezeigten Code ein!

Als Favorit speichern

Bitte geben Sie den im Bild gezeigten Code ein!

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:45 - 12:00 Uhr und von 13:00 - 17:00 Uhr erreichbar unter: +41 44 951 05 06

Zu den Produkt-Sonderanfertigungen

GN 2283-ALN-54-G-6-AVGN 2283-ALS-54-G-6-AVGN 2283-ALN-54-G-6-JVGN 2283-ALS-54-G-6-JVGN 2283-ALN-54-G-50-AVGN 2283-ALS-54-G-50-AVGN 2283-ALN-54-G-50-JVGN 2283-ALS-54-G-50-JV
